龙8工控产品屏幕接线说明

龙8工控产品提供的产品屏幕接口有HDMI VGA MIPI LVDS EDP 这五种接口。

1. VGA 显示接口

VGA（Video Graphics Array）线，包括VGA接口与连接的电缆，但通常指VGA接口，也叫D-Sub接口。VGA接口是显卡上输出模拟信号的接口，虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。

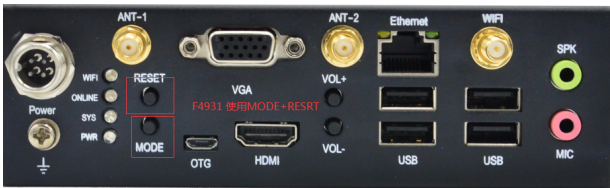

此接口使用频次低只有F4930.F4931产品上还有。其他产品均已删除此接口，此接口使用DB15针插头，具有防呆设计，容易识别与操作。如图：

1. LVDS接口

LVDS（Low-Voltage Differential Signaling）低电压差分信号，是一种低功耗、低误码率、低串扰和低辐射的差分信号技术，这种传输技术可以达到155Mbps以上，LVDS技术的核心是采用极低的电压摆幅高速差动传输数据，可以实现点对点或一点对多点的连接，其传输介质可以是铜质的PCB连线，也可以是平衡电缆。

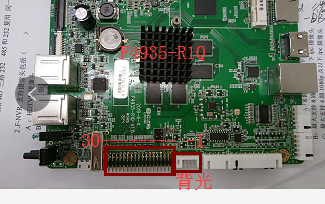

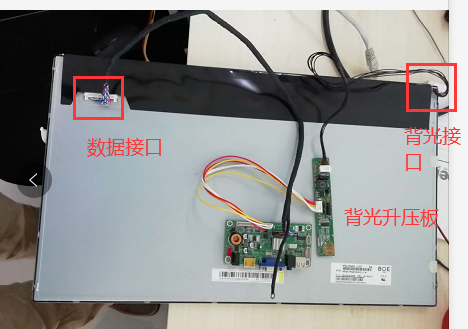

LVDS屏幕通常有2部分接口组成，数据接口以及背光接口，如下图：

龙8工控机总共有F4930,4931, 4932 F4932-R1Q F4931-R2H F4935-R1Q F4935-R2H . 其中飞思卡尔系列产品 F4930 F4931 F4932 工控机中，只有F4932工控机才有LVDS接口。

1.定制主板

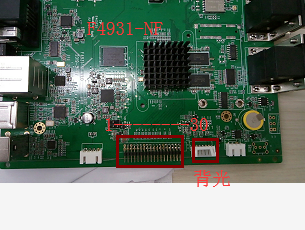

F4931/4930默认不带LVDS接口，由于客户的特殊需求，后面我们在F4931的基础上重新开了2块板子是带LVDS接口的 F4931-ZS F4931-NF 。这两块板子默认lvds数据段线序为从左往右，背光在右边。此两块主板LVDS 数据排线定义需牢记 如下：

2.常规序列主板

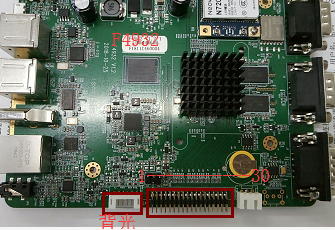

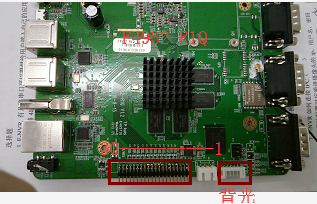

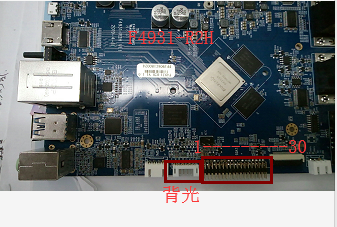

F4932 F4932-R1Q F4931-R2H F4935-R1Q F4935-R2H LVDS线序定义遵循背光在哪边，lvds 数据起始脚在哪边。如下

F4932

F4932-R1Q

F4931-R2H

F4935-R1Q

F4935-R2H

板子有线序要求，说明接线插座、转接板也有线序要求。排针接线端子一般会在1脚（起始脚）方向增加白点或绿点，做标识，转接板则直接标出引脚定义，POW脚为起始脚，如下：

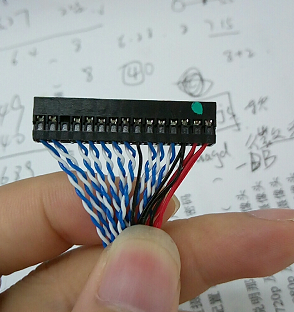

双排30针LVDS 数据线，绿点为pow起始脚

转接板上直接有引脚定义

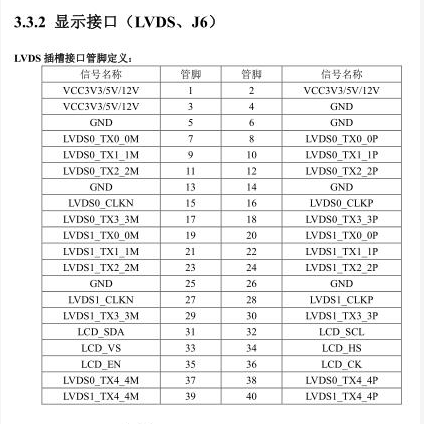

LVDS 数据引脚定义如下

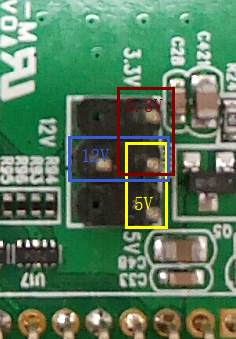

LVDS数据电压是可选3.3/5/12V，主板上通过跳线帽选择输出的数据电压，数据电压不对，直接烧毁LVDS屏幕，LVDS屏幕一旦烧毁，直接屏幕报废，无法维修。数据电压选择如下图：

背光引脚定义：

GND GND PWM EN 12V 12V

其中 en脚称为使能脚，默认5v高电平，使能脚为高电平时，lvds屏幕才能正常供电使用。 pwm脚又称为 adj脚，此脚默认为高电平，屏幕默认adj脚高电平为屏幕最亮或最暗。

总结：背光线序接反，会导致整机短路，设备无法正常工作；数据线序接反，数据电压接错则会导致LVDS屏幕烧毁（烧毁可能性98%）。请接线前一定注意数据电压选择是否正确，接线线序是否正确，背光是否接反！！三思而后行！！！！！！（确定接线无误后再给整机上电）

1. HDMI接口

高清多媒体接口（High Definition Multimedia Interface，HDMI [1]  ）是一种全数字化视频和声音发送接口，可以发送未压缩的音频及视频信号。HDMI可用于机顶盒、DVD播放机、个人计算机、电视、游戏主机、综合扩大机、数字音响与电视机等设备。HDMI可以同时发送音频和视频信号，由于音频和视频信号采用同一条线材，大大简化系统线路的安装难度。

HDMI相对于LVDS来说，分辨率清晰度都是一样的，因为市面上99%的HDMI显示屏都是通过LVDS接口转出来的，屏幕直接设计成LVDS接口再通过hdmi转板来使用。

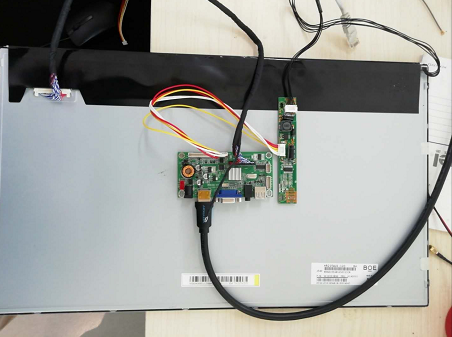

HDMI接口的最大好处就是简化安装难度，解决接口兼容性的问题。如下图：

HDMI转板

1. MIPI接口

MIPI（移动行业处理器接口）是Mobile Industry Processor Interface的缩写。MIPI是MIPI联盟发起的为移动应用处理器制定的开放标准。

目的是把手机内部的接口如摄像头、显示屏接口、射频/基带接口等标准化，从而减少手机设计的复杂程度和增加设计灵活性。

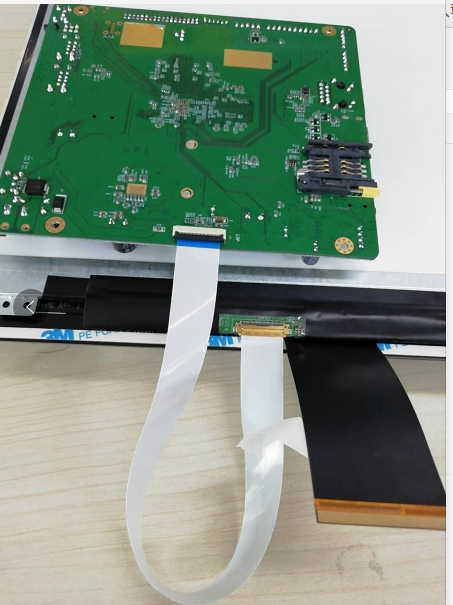

更低功耗、更高数据传输率和更小的PCB占位空间,并且专门为移动设备进行的优化,因而更适合手机和智能平板的连接。采用查分信号对传输，抗干扰能力强。接口如下：

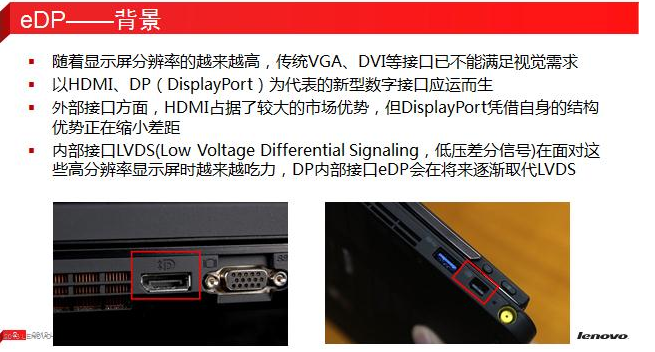

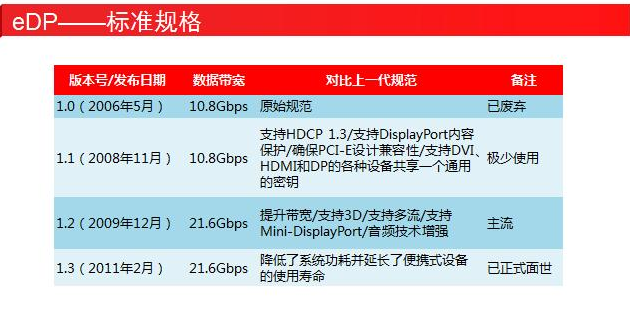

1. eDP接口

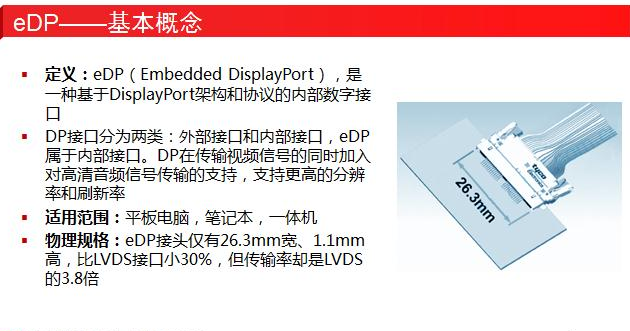

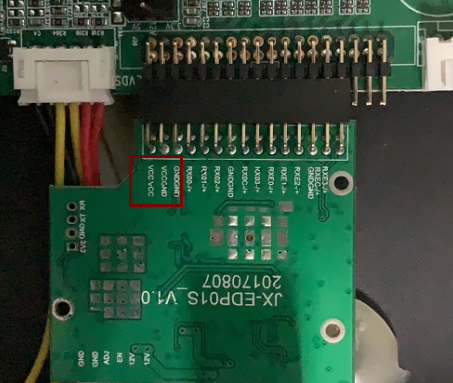

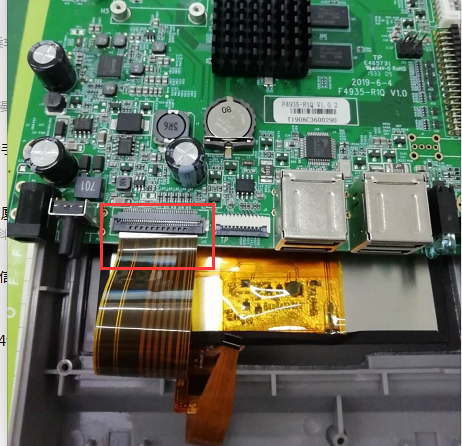

我们工控机的eDP接口接线如下：
