    产品使用手册

    台达PLC

    2023-11-25 15:49:58

    台达

    1 台达DVP系列

    一、接线说明

    1、龙8网关和台达DVP系列的 PLC，通过串口连接，PLC的RS232或者RS485接网关对应的串口上。

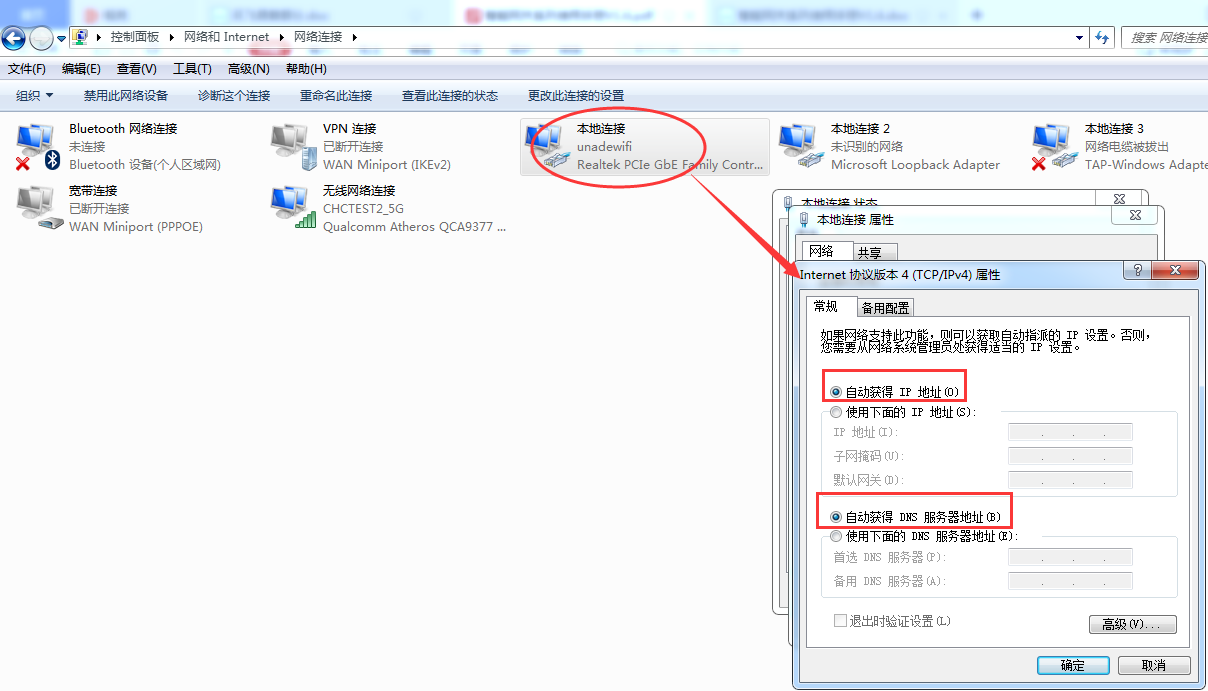

    2、电脑的网口通过网线接到网关的 LAN 口，电脑本地连接设置为自动获得 IP 地址；

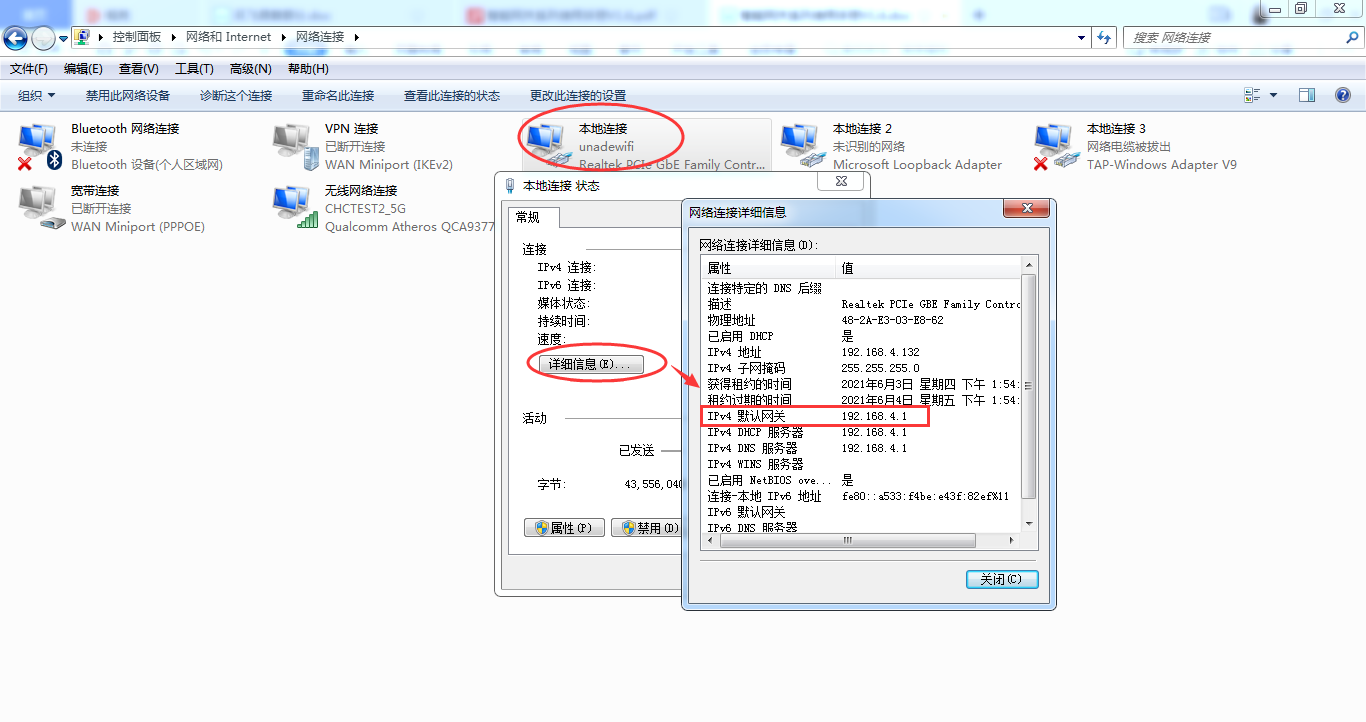

    3、双击电脑本地连接，详细信息，IPV4 默认网关即为龙8网关的 LAN IP，默认 G100 的

    LAN IP 是 192.168.4.1，其他型号的网关 LAN IP 是 192.168.1.1。

    二、PLC的设置

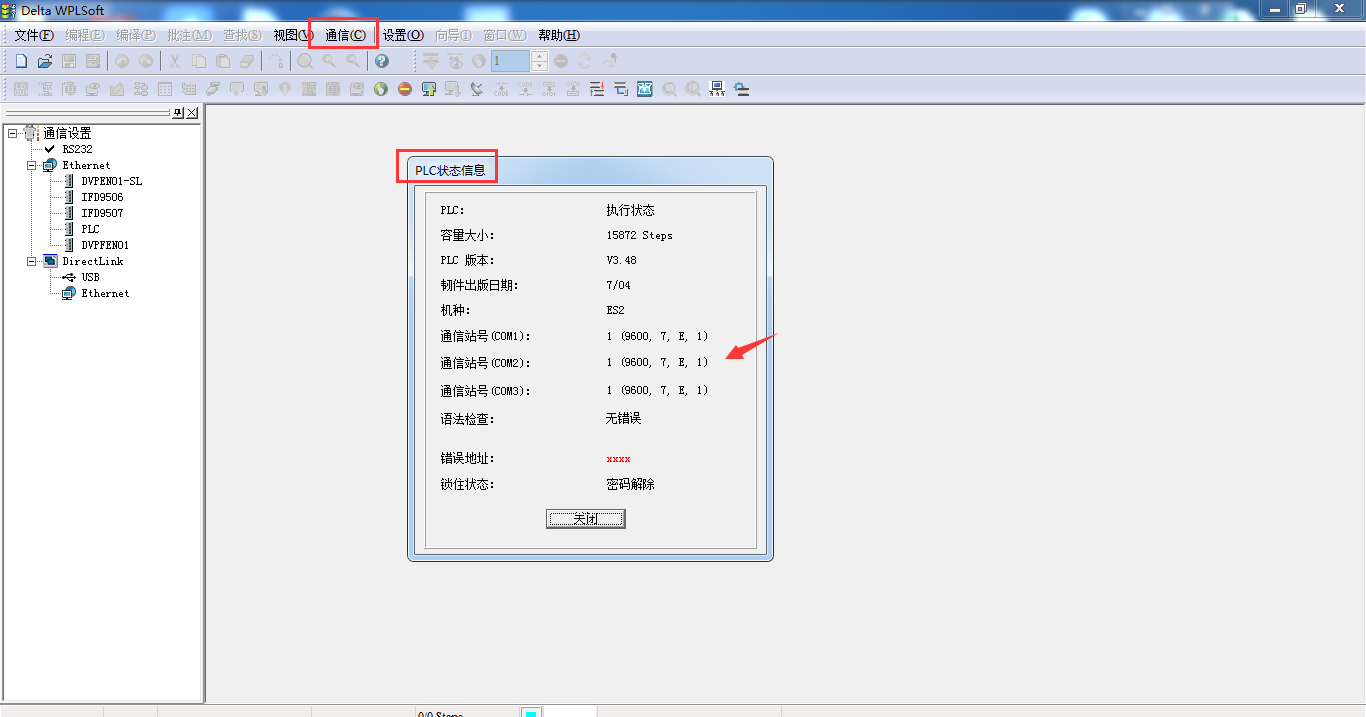

    打开台达WPLSoft编程软件，查看 PLC的串口参数，点击菜单栏—设置—通信设置，点击自动侦测，即可侦测到串口参数，如视频中PLC为9600，7，偶，1，站号地址为1，也可通过点击菜单栏—通信—PLC状态信息，查看到和网关相连的对应接口的串口参数。

    三、网关的设置

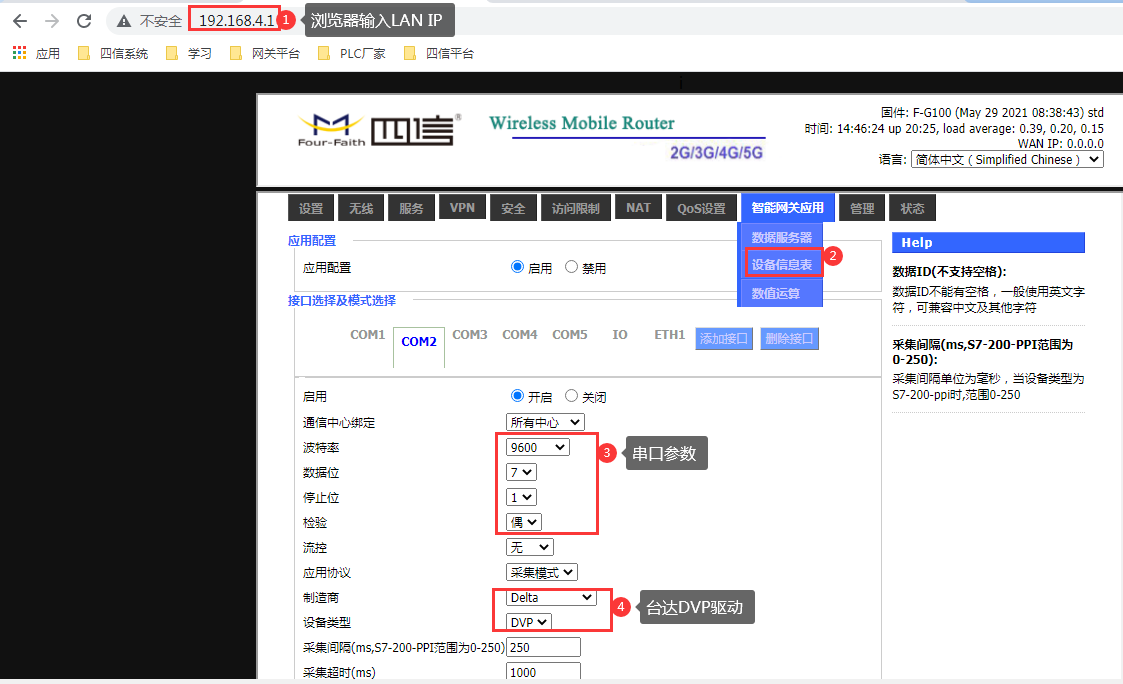

    1、浏览器输入龙8网关的 LAN IP 进配置页面，智能网关应用—设备信息表，应用配置 —启用，选择对应连接PLC的串口—开启，选择台达DVP系列驱动，配置串口参数，保存设置；

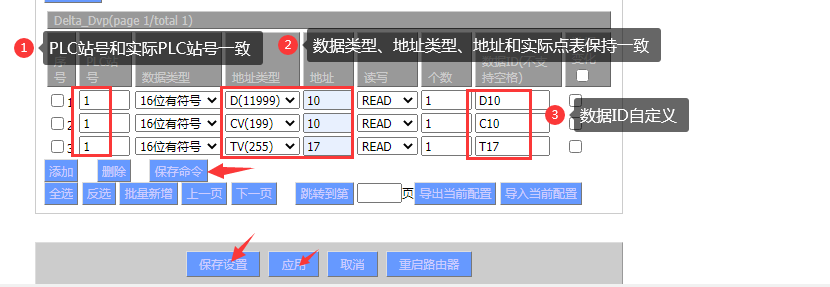

    2、以下面的点表配置为例，讲解如何配置点表。

    3、PLC 站号和 实际PLC站号保持一致，PLC站号为1，数据类型、地址类型、地址和实际点表保持一致，数据 ID 可自定义，配置后点击保存命令；点击保存设置——应用。

    四、状态查询

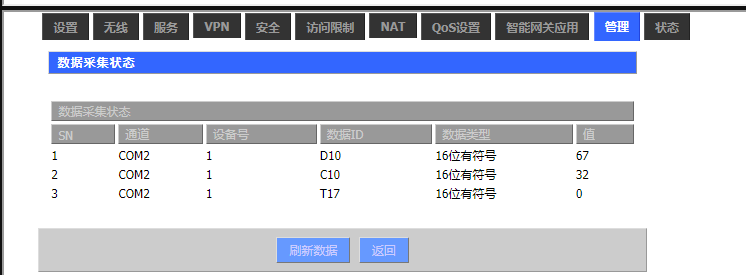

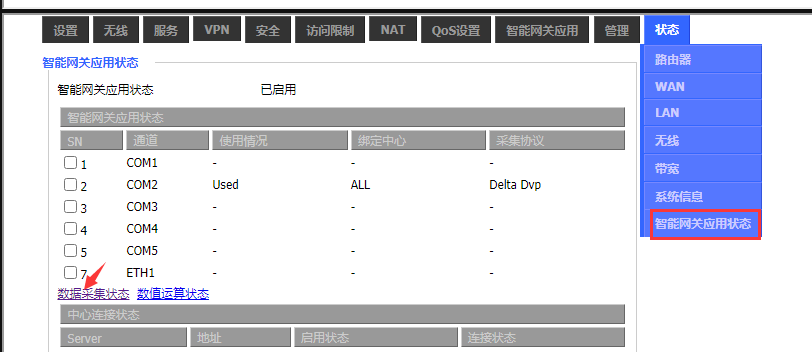

    点击状态—智能网关应用状态—数据采集状态，可以查看采集 PLC 数据状态。
