F8926-L与F8L10T(D)_modbus rtu采集 IO教程
2022-11-07 17:54:34
F8926-L modbus rtu采集 F8L10T IO口教程
一、教程目的
实现F8926-L 通过modbus rtu采集终端io5的模拟量。
二、先按照教程将F8926-L与F8L10T的透明传输通信建立。
三、F8926-L配置
选择应用--Lora应用，设备传输方式选 Lora+网络，协议类型为TCP(DTU)，服务端地址为PC的ip地址，如下图，
四、F8L10T配置

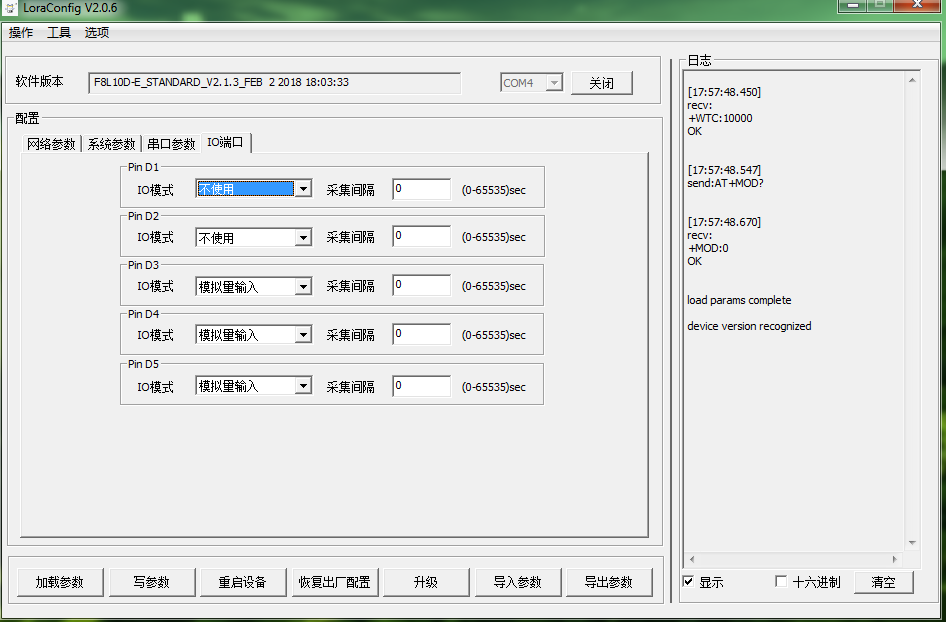

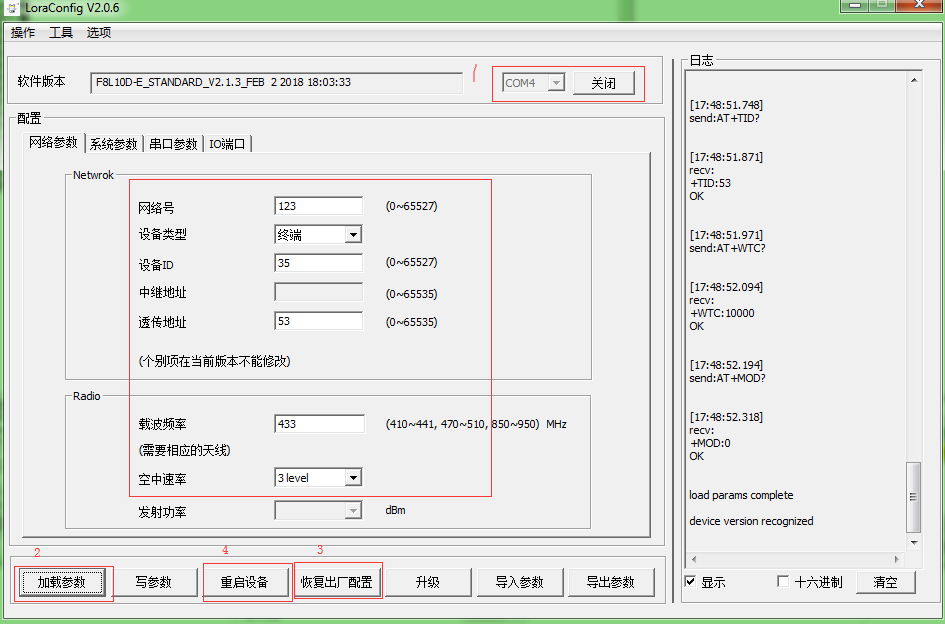

按照F8L10T的说明书接好串口线，打开配置工具，用默认的115200 8N1打开相应串口，F8L10T的配置如下图；（写完相应参数需重启才能生效）
五、通信测试

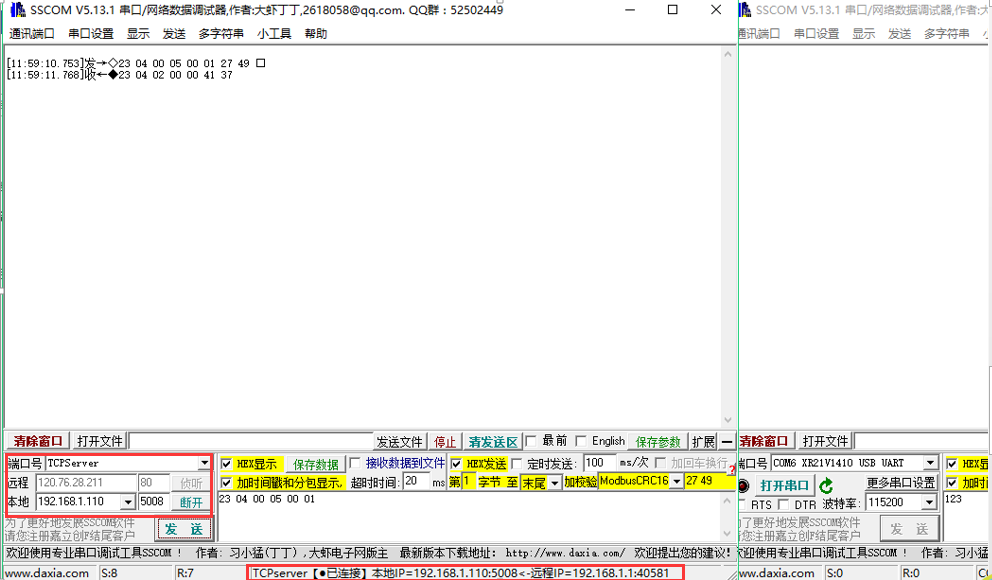

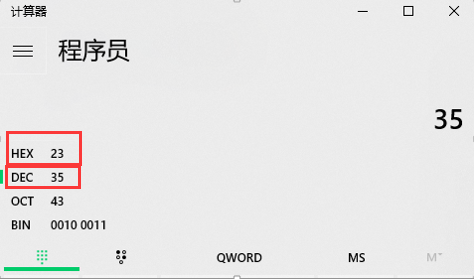

打开串口工具，输入本地ip（PC端ip地址），点击侦听，待侦听成功后，发送数据23 04 00 05 00 01，F8L10T返回数据23 04 02 00 00 41 37，说明成功采集到了io5的模拟量。（其中“23”为F8L10T终端的ID号十进制数“35”转换为十六进制所得，具体modbus指令格式见《F8L10 modbus命令手册V1.0.1.pdf》）

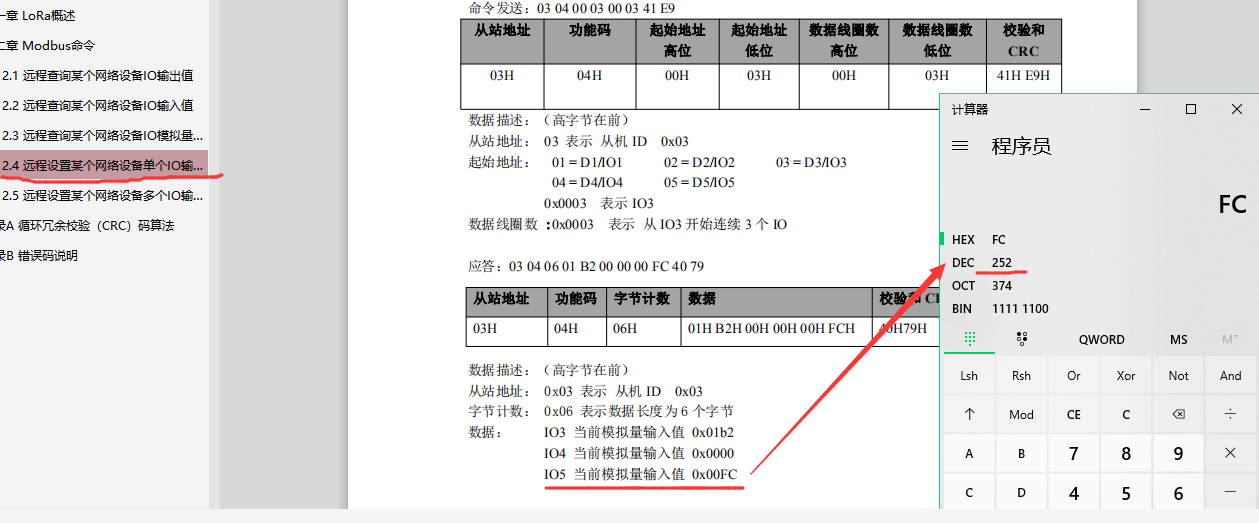

六、模拟量转换公式及计算过程

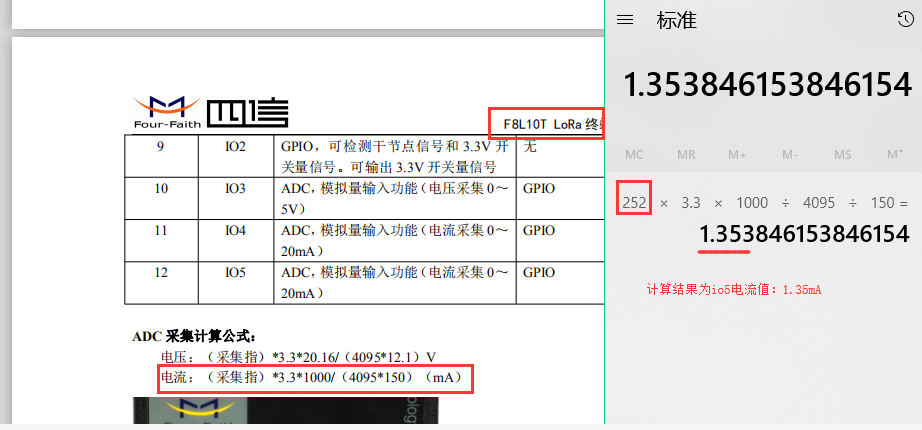

假设我们用modbus指令采集io5的电流值，以下便是整个计算过程和依据，请参考；
