接线及指示灯说明
2023-11-24 10:46:02

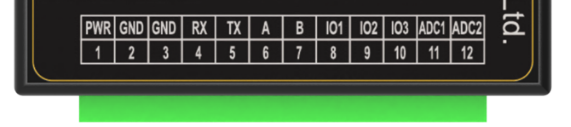

- 接线说明
- 电源线接线：出厂配套适配器黑白相间线接PWR引脚，黑色线接GND引脚。

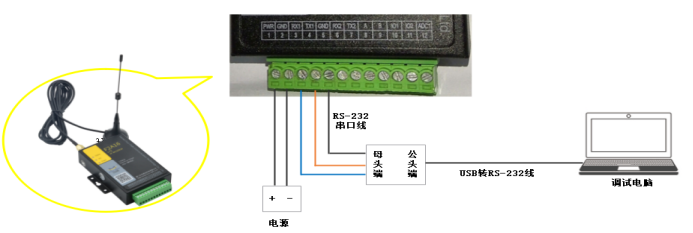

- RS232接线：出厂配套的黑色三芯串口线，蓝色线接RX引脚，棕色线接TX引脚，黑色线接GND引脚。若用户没用配套的串口线，在接线时需要将对端串口的设备RX和TX交叉后接到RX引脚和TX引脚。
- RS485接线：A引脚对应RS485线序的正，B引脚对应RS485线序的负。

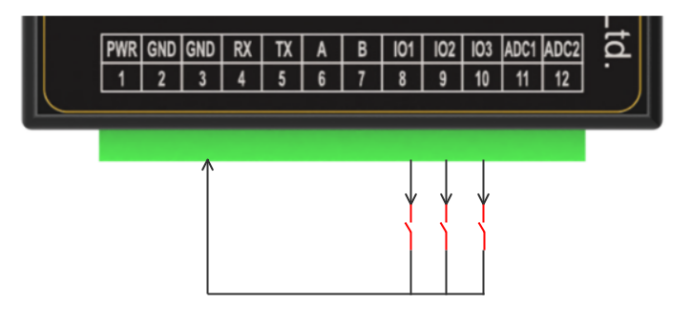

- IO1、IO2、IO3接线：IO为开关量/数字量采集接口，在 IO 输入端的 IO1-3 和 GND 之间串入无源开关，通过控制开关的闭合、断开控制输入量的状态。
- ADC1、ADC2接线：ADC为电流/电压模拟量信号采集接口，对接传感器时，分有源和无源两种：

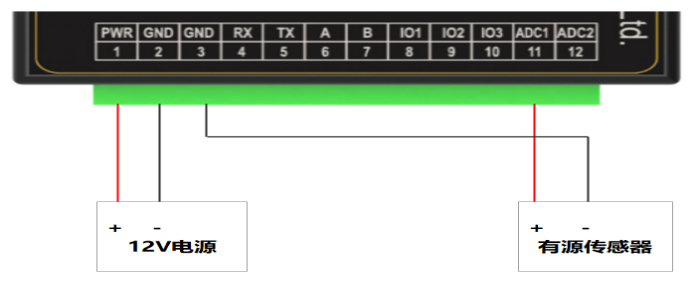

- 有源传感器只需要把信号正对应到ADC引脚，信号负接到GND引脚。
- 无源的传感器就需要将传感器的正接到电源正，传感器负接到ADC引脚，两个GND引脚导通。
- 指示灯说明
DTU提供三个指示灯：“Power”，“Online”，“ACT”。指示状态如下：
|
指示灯 |
状态 |
说明 |
|
Power |
灭 |
设备未上电 |
|
亮 |
设备电源正常 |
|
|
Online |
灭 |
设备不在线 |
|
亮 |
设备在线 |
|
|
ACT |
灭 |
没有数据通信 |
|
闪烁 |
正在数据通信 |
