    F-NR200安装与调试手册

    2022-11-14 11:09:14

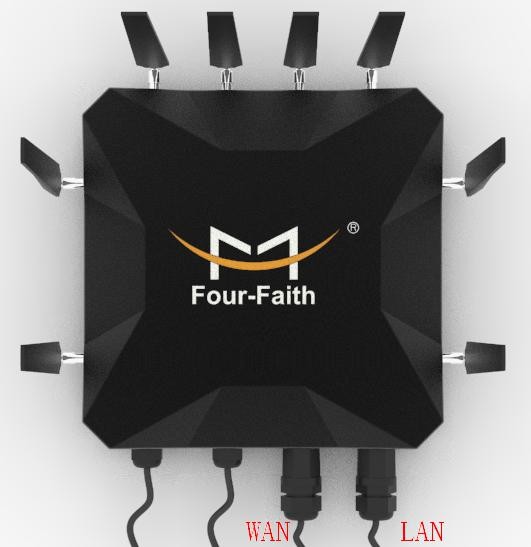

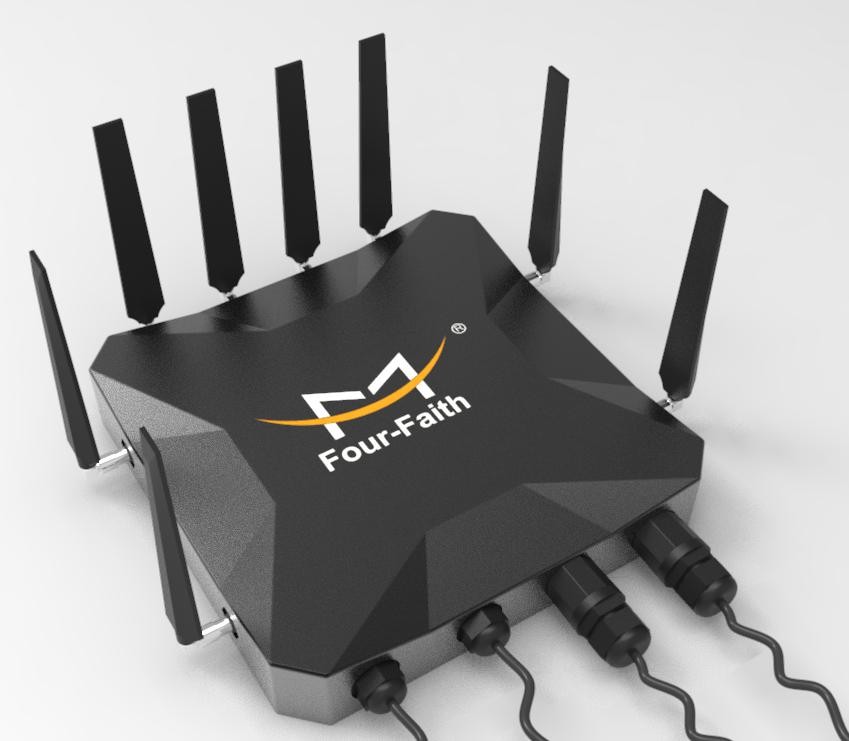

    外形图：

    注：不同型号配件和接口可能存在差异，具体以实物为准。

    一、安装与电缆连接：

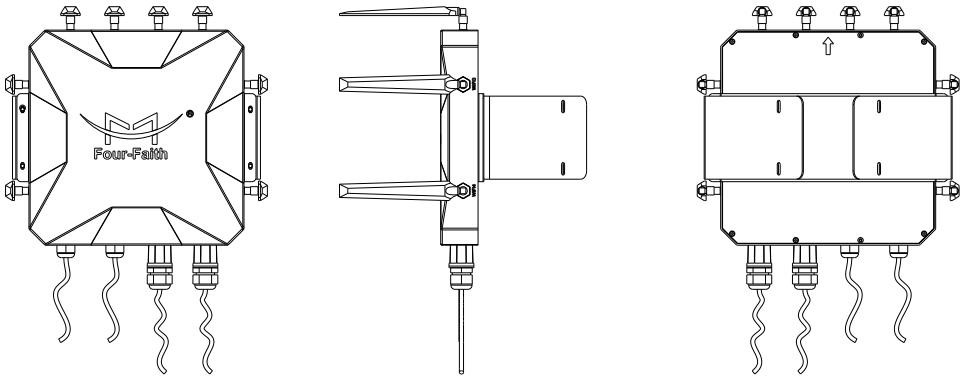

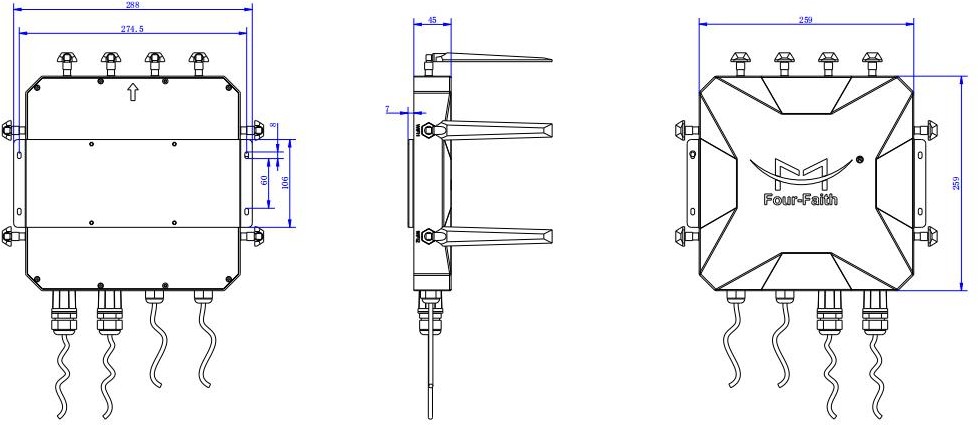

    1、外形尺寸及安装方式：

    外形尺寸如下图。（单位:mm）

    挂壁安装方式（标配）

    抱杆安装方式（选配）

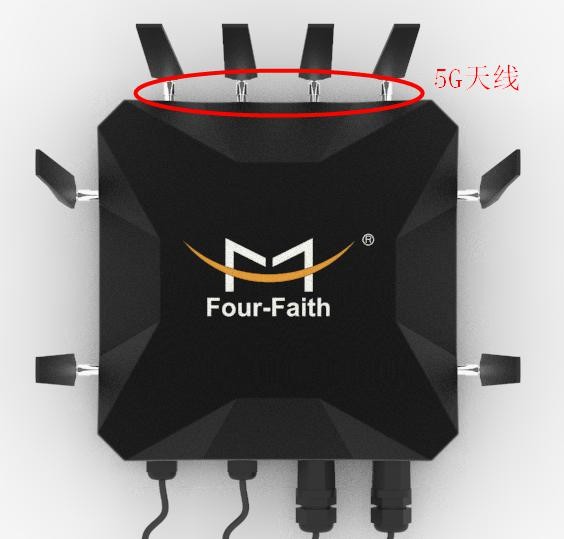

    2、天线安装：

    5G 天线接口为SMA 阴头插座，将配套的无线蜂窝天线的 SMA 阳头旋到该天线接口上， 并确保旋紧，为增加 5G 天线隔离度，尽量让天线保持 30 度夹角放置，以增强信号质量。如下图：

    WIFI 天线接口为 SMA 阳头插座，将配套 WIFI 天线的 SMA 阴头旋到该天线接口上， 并确保旋紧。

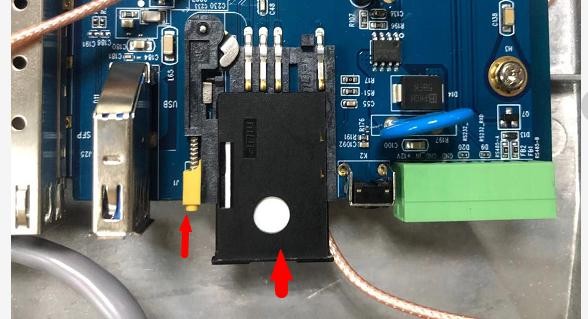

    3、SIM/UIM 卡安装：

    安装或取出 SIM/UIM 卡时，要先打开上盖，先用尖状物轻轻顶住退卡钮（SIM/UIM 左侧的圆形小圆点），SIM/UIM 卡套即可弹出。先将 SIM/UIM 卡放入卡套，并确保

    SIM/UIM卡的金属接触面朝外，再将 SIM/UIM 卡套插入抽屉中，并确保插到位。

    4、连接网线：

    将网络直连线的一端插到 5G 工业 CPE 的 LAN 口或 WAN 口上，另一端插到用户设备的以太网接口上。网络直连线信号连接如下：

    RJ45-1

    RJ45-2

    线颜色

    1

    1

    白/橙

    2

    2

    橙

    3

    3

    白/绿

    4

    4

    蓝

    5

    5

    白/蓝

    6

    6

    绿

    7

    7

    白/棕

    8

    8

    棕

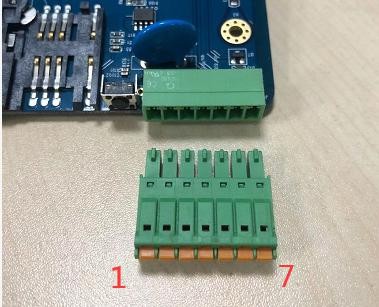

    5、连接电源和串口线：

    将外壳打开，用 7Pin 端子接外接线，端子信号连接如下：

    7Pin 端子定义

    1

    2

    3

    4

    5

    6

    7

    电源+

    电源-

    GND

    232-RX

    232-TX

    485-A

    485-B

    电源正

    电源负

    参考地

    设备输入端，接用户的

    TX 端

    设备输出端，接用户的

    RX 端

    485 的

    A 端

    485 的B

    端

    6、连接 SPF 光口：

    将外壳打开，SFP 口插入光模块，然后插入光纤：

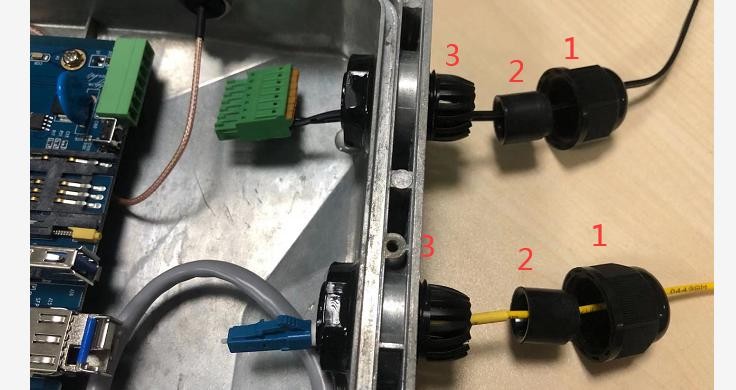

    注意：安装电源和光纤时，防水接头要如下安装，线要依次按顺序接入外壳（1 接口外罩-2 橡胶圈-3 外壳孔）

    二、电源说明：

    5G 工业 CPE 通常应用于复杂的外部环境。用户可采用标准配置的 12VDC/1.5A 电源适 配器给 5G 工业 CPE 供电，也可以直接用直流 9~36V 电源给 CPE 供电。当用户采用外加电源给 CPE 供电时，必须保证电源的稳定性（纹波小于 300mV，并确保瞬间电压不超过 36V），并保证电源功率大于 8W 以上。

    推荐使用标配的 12VDC/1.5A 电源。

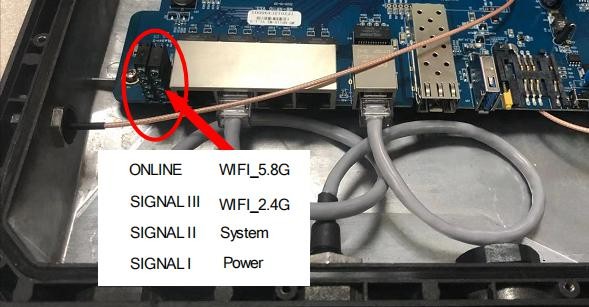

    1、指示灯说明（内部）

    5G 工业 CPE 指示灯在外壳内部：“Power”、“System”、“2.4G”、“5.8G”、“ONLINE”、

    “Signal”。各指示灯状态说明如下表：

    、

    指示灯

    状 态

    说 明

    Power

    亮

    设备电源正常

    灭

    设备未上电

    System

    闪烁

    系统正常运行

    灭

    系统不正常

    Online

    亮

    设备已登录网络

    灭

    设备未登录网络

    2.4G

    亮

    2.4GWIFI 已打开

    灭

    2.4GWIFI 未打开

    5.8G

    亮

    5.8GWIFI 已打开

    灭

    5.8GWIFI 未打开

    WAN

    灭

    WAN 接口未连接

    亮/闪烁

    WAN 接口已连接/正在数据通信

    LAN1~LAN4

    灭

    LAN 接口未连接

    亮/闪烁

    LAN 接口已连接/正在数据通信

    信号强度指示灯

    亮一个灯

    信号强度较弱(小于-90dbm)

    亮两个灯

    信号强度中等(-70dbm~-90dbm)

    亮三个灯

    信号强度极好(大于-70dbm)

    注意：WAN 口和 LAN 口的指示灯只有绿灯亮，黄灯无指示。

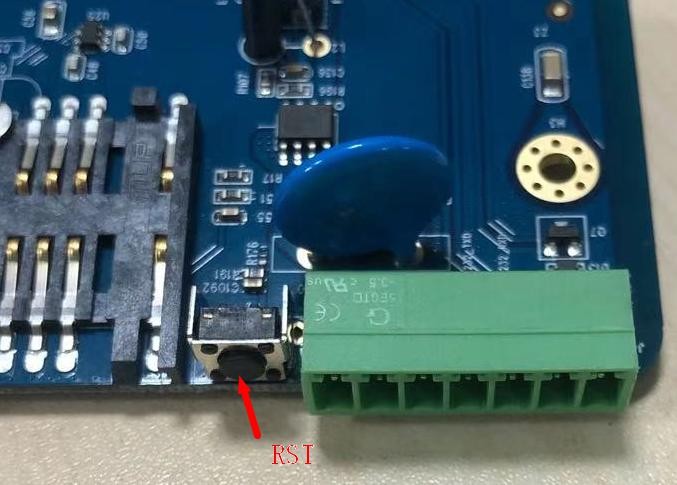

    2、复位按钮说明（内部）

    5G 工业 CPE 设有一个复位按钮。该按钮的作用是将 5G 工业 CPE 的参数配置恢复为出厂值。按住复位按钮约 15 秒钟后放开，此时，5G 工业 CPE 会自动把参数配置恢复为出厂值，并在约 10 秒钟之后，5G 工业 CPE 自动重启（自动重启现象如下：“System”指示灯熄灭 10 秒钟左右，然后又正常工作）。

    三、基础设置

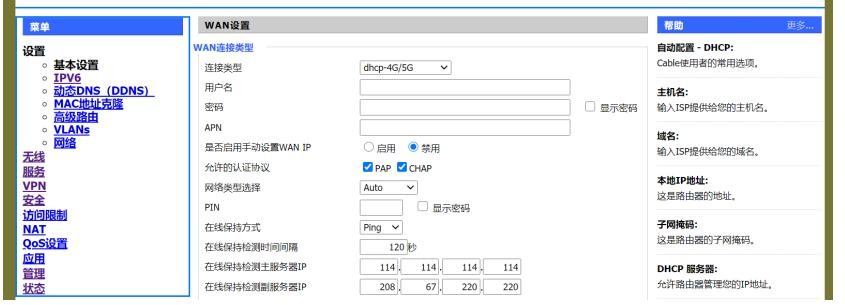

    电脑连接路由器 lan 口后，建议电脑使用自动获取 IP，过浏览器输入192.168.1.1（默认网关） 账号密码 admin：密码：admin 进入配置页面，具体如下：

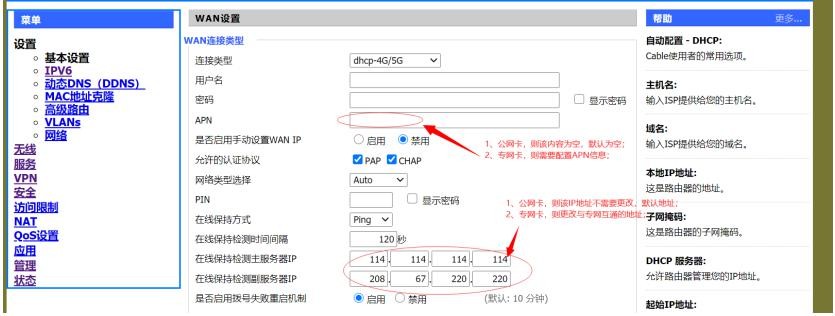

    主要参设置说明如下：

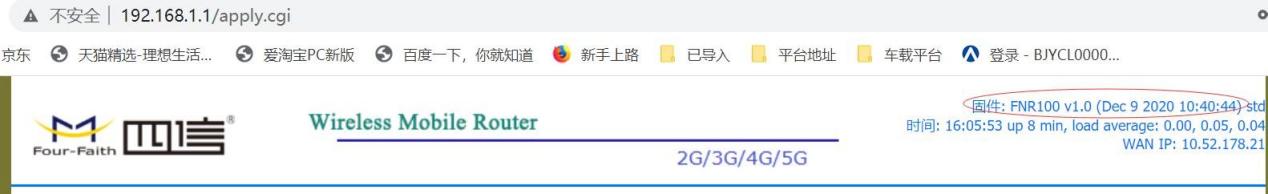

    二、查看设备软件版本

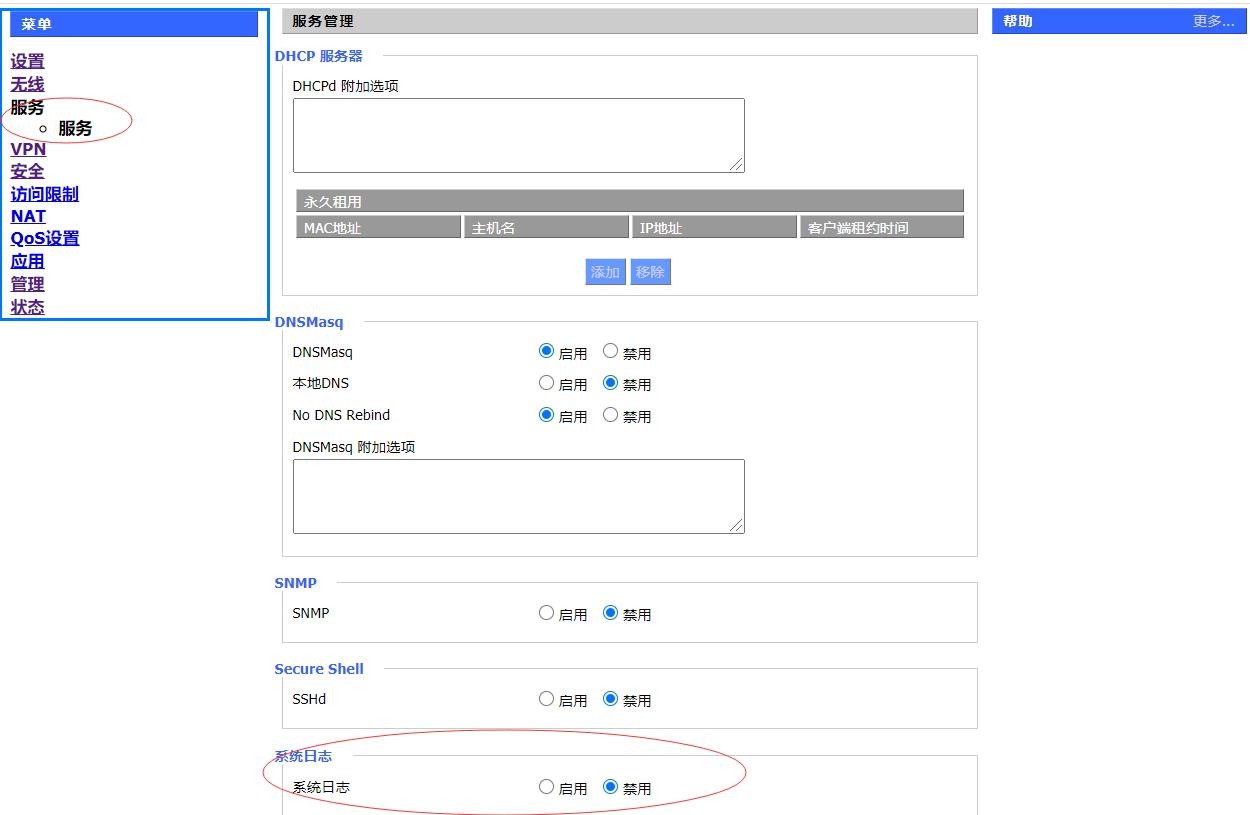

    备注：上述红色框的为软件版本四、日志启用设置

    服务--服务

    五、固件升级及配置文件备份与恢复

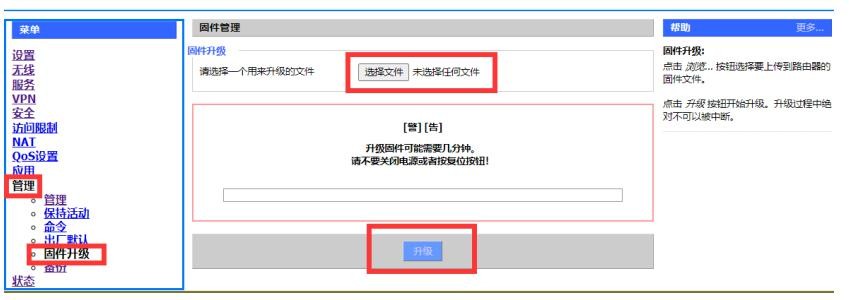

    1、固件升级

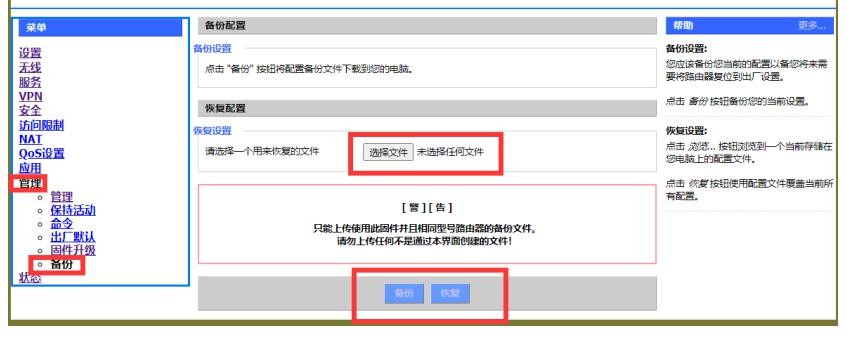

    2、配置文件备份与恢复

    六、状态信息查询

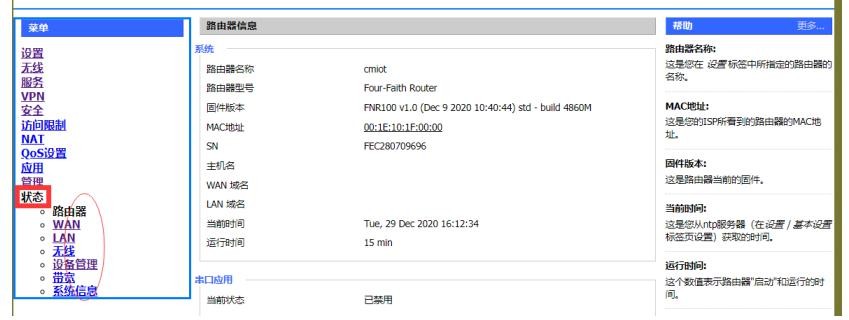

    1、路由器信息

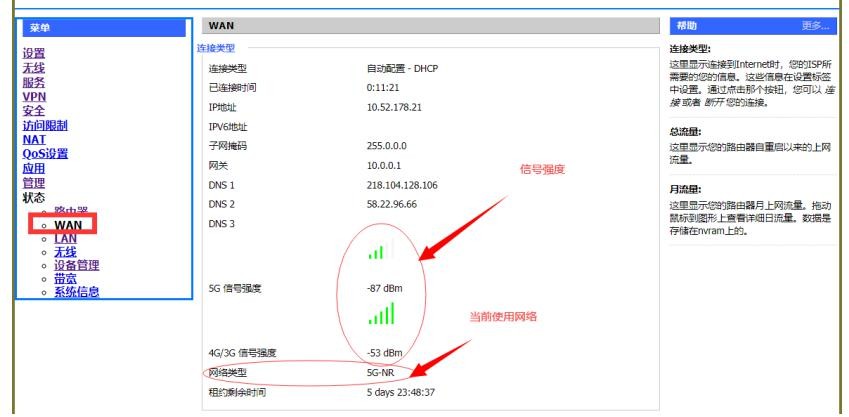

    2、WAN 状态信息
