    LoRaWAN基站内置NS配置使用说明

    2024-09-19 17:03:49

    内置NS测试说明

    一、网关配置

    1.将lorawan网关接上电源后，使用网线连接电脑RJ45口及网关LAN口，电脑网卡需配置成自动获取

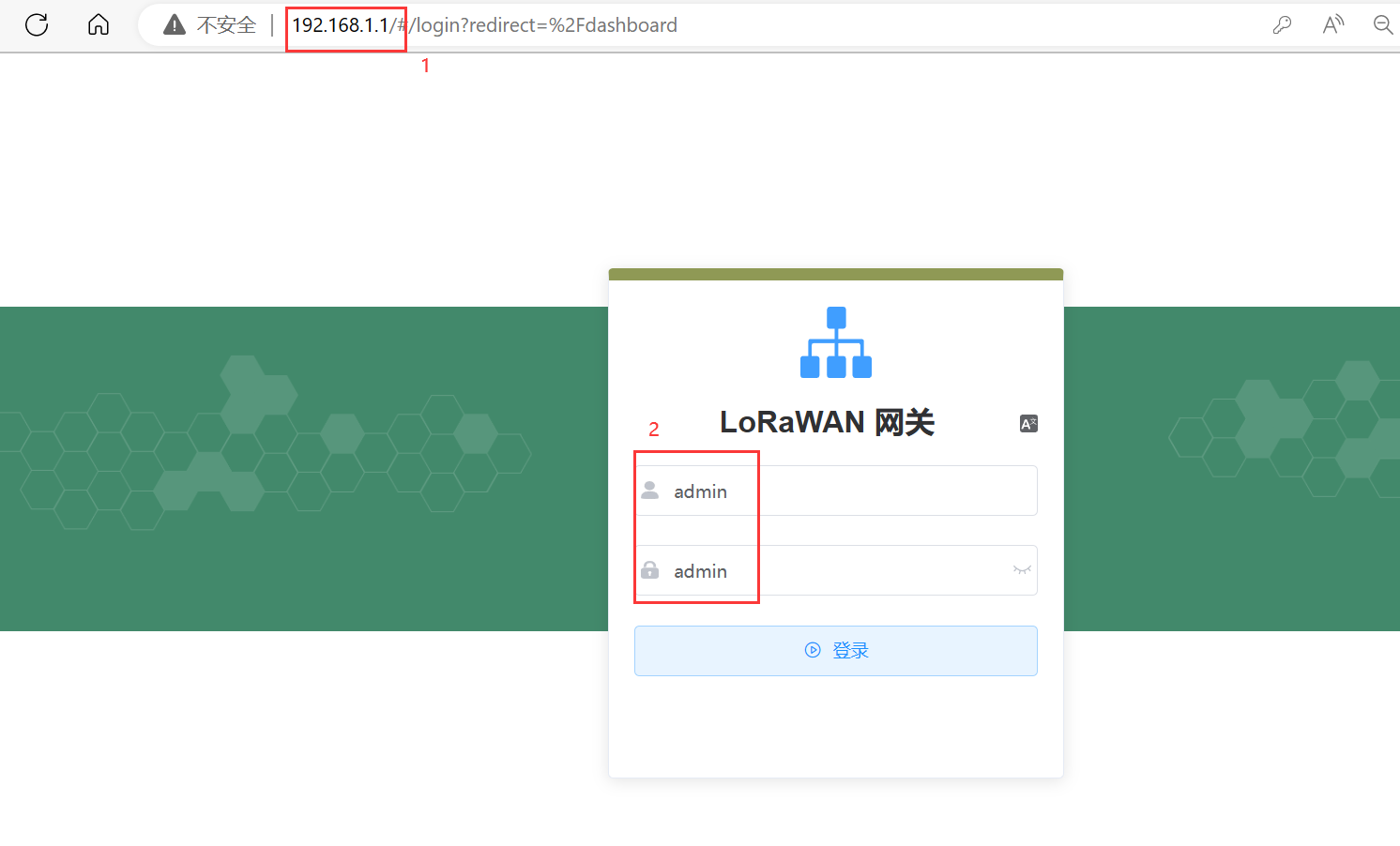

    2.默认访问网关IP为192.168.1.1

    3.默认用户名密码为admin和admin

    4.先将wan接口 连接类型 选择已禁用，以免因在线保持而导致网关定时重启

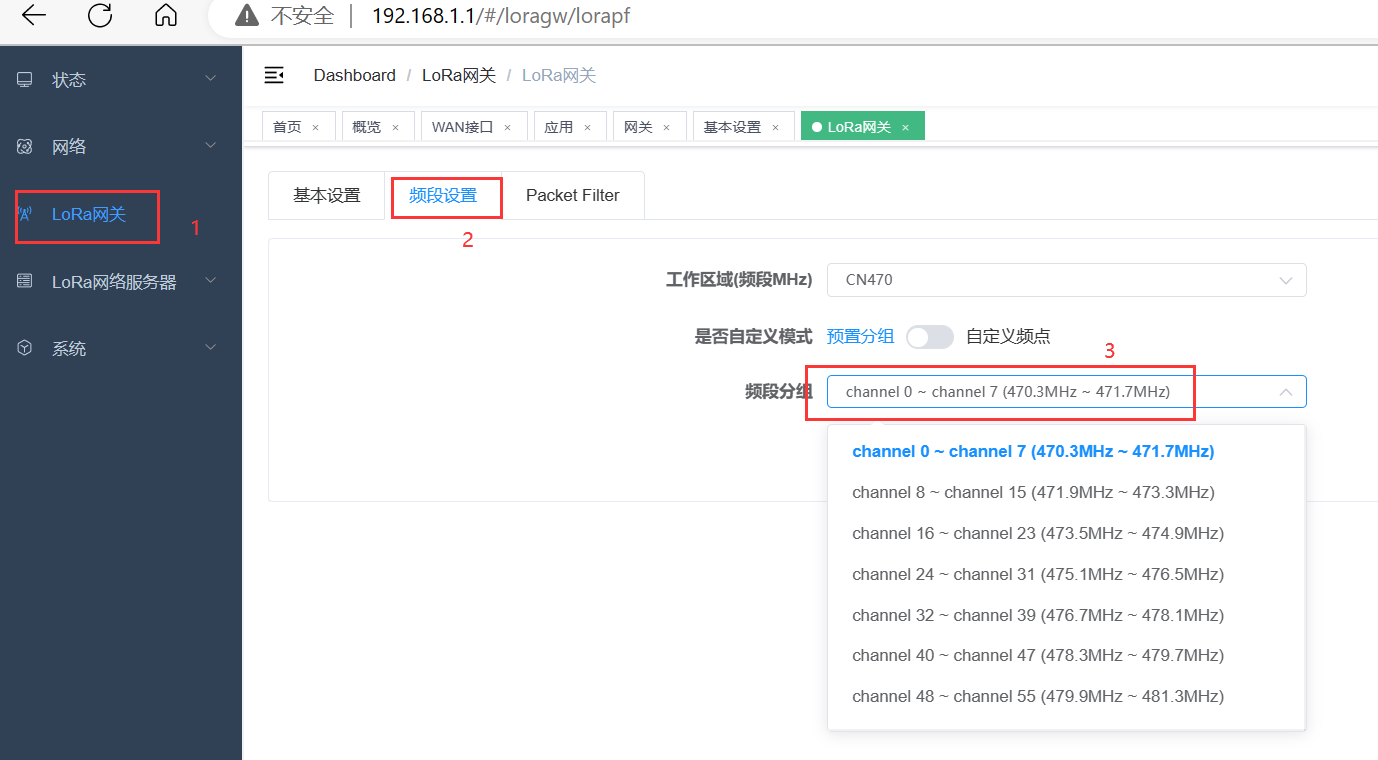

    5.选择对应的频点分组，此处以channel0~channel7（470.3MHz~471.7MHz）为例。

    选择channel0~channel7（470.3MHz~471.7MHz），后保存&修改。

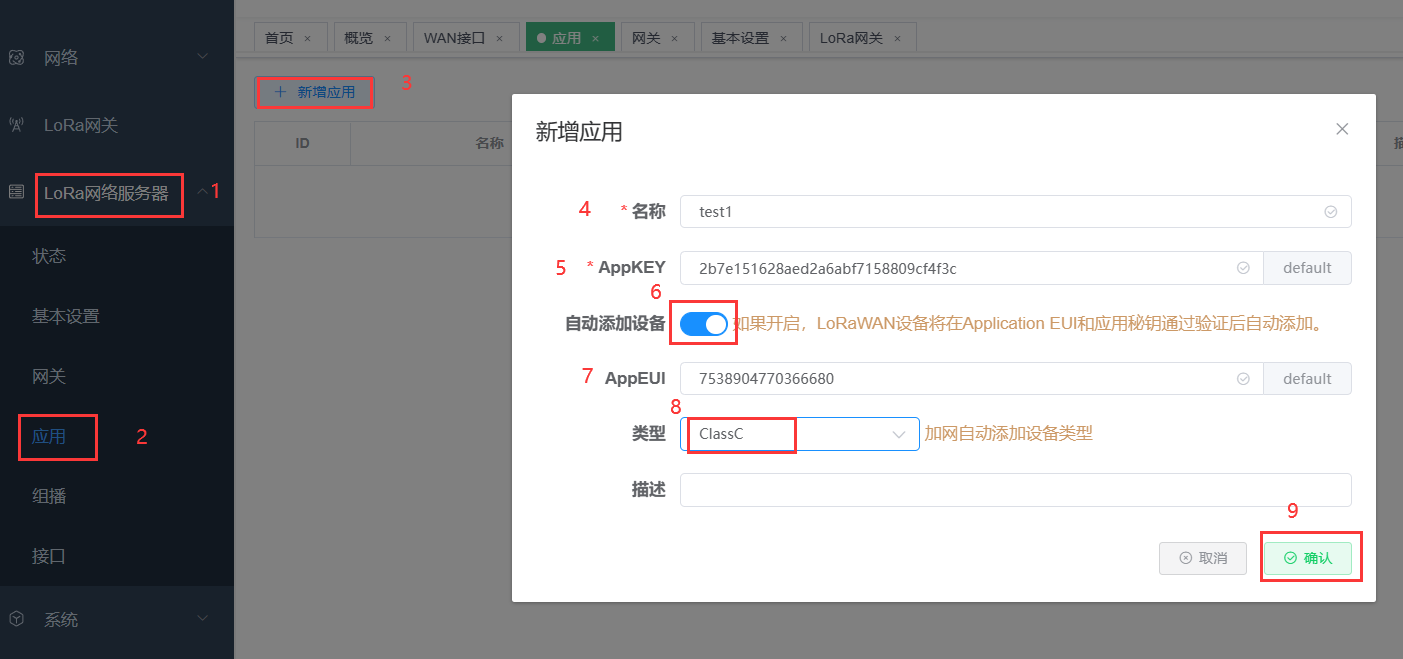

    6.添加应用

    此处以ClassC为例，Appkey和AppEUI均使用默认参数（点击default）

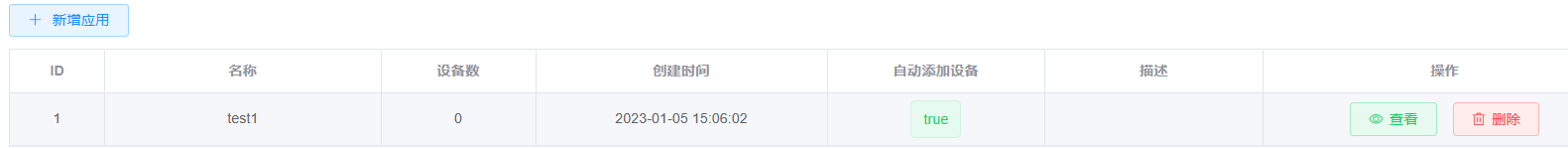

    完成上述操作后，界面如下显示

    二、lorawan终端配置

    1.此处以龙8lorawan终端为例

    2.将lorawan终端通过串口接入电脑

    3.打开Loraconfig_v2.4.1

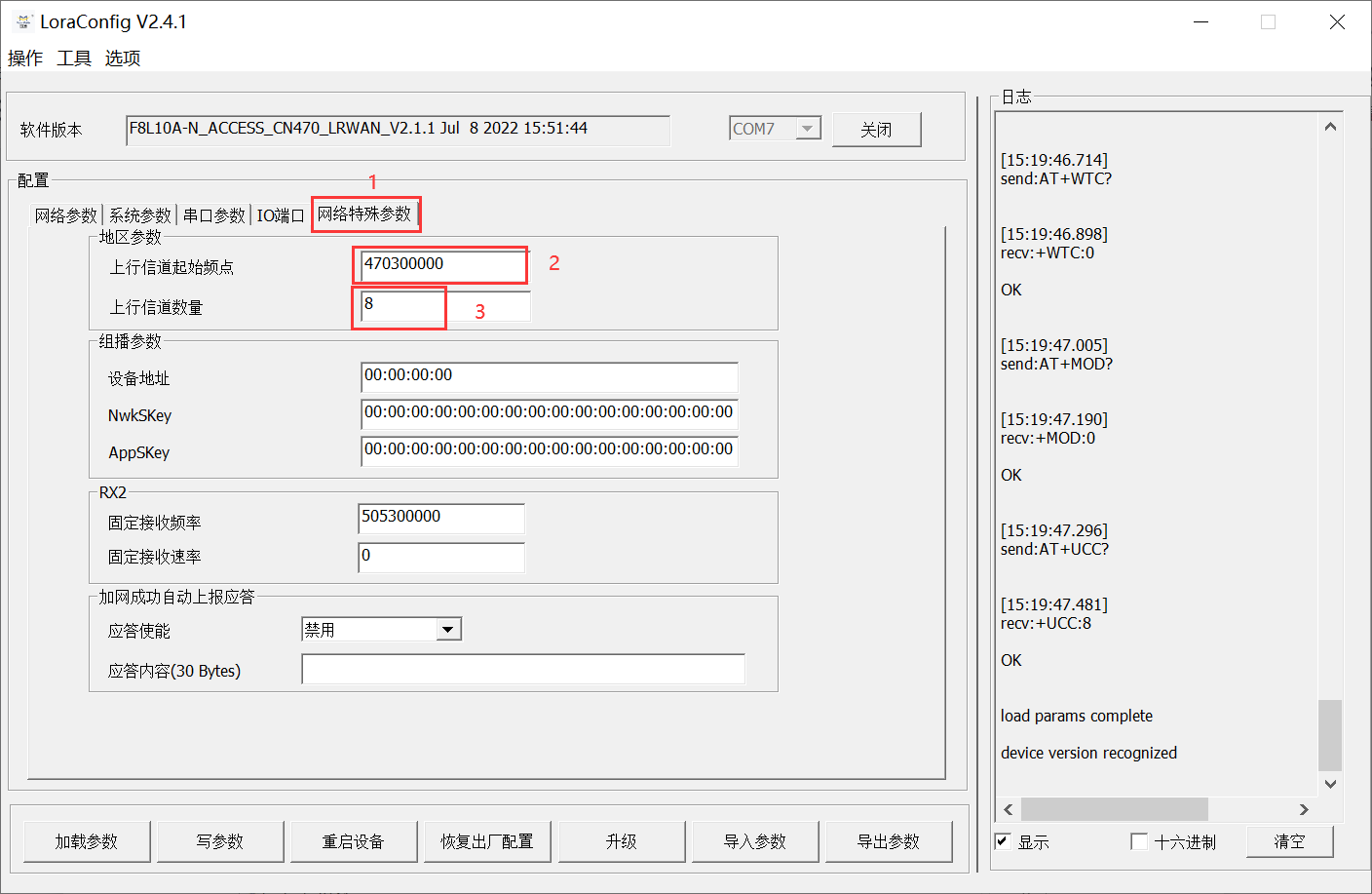

    4.设置设备的频点

    Lorawan网关设置的频段为channel0~channel7（470.3MHz~471.7MHz），所以终端也需和网关设为一致，所以终端的起始频点为470300000，

    上行8信道来与channel0~channel7对应。

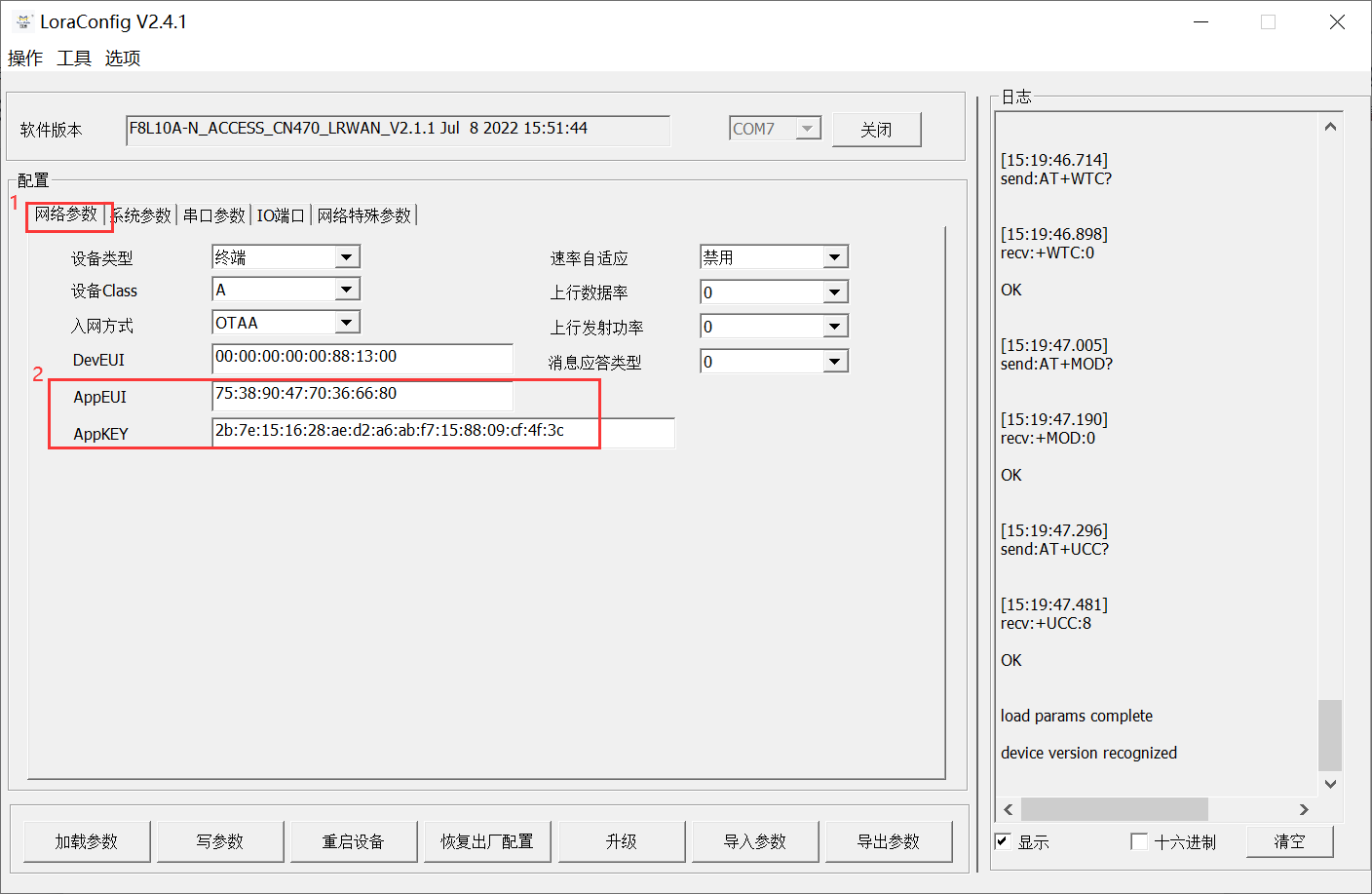

    5.配置AppKEY和AppEUI

    需和lorawan网关新增的应用的AppKEY和AppEUI一致

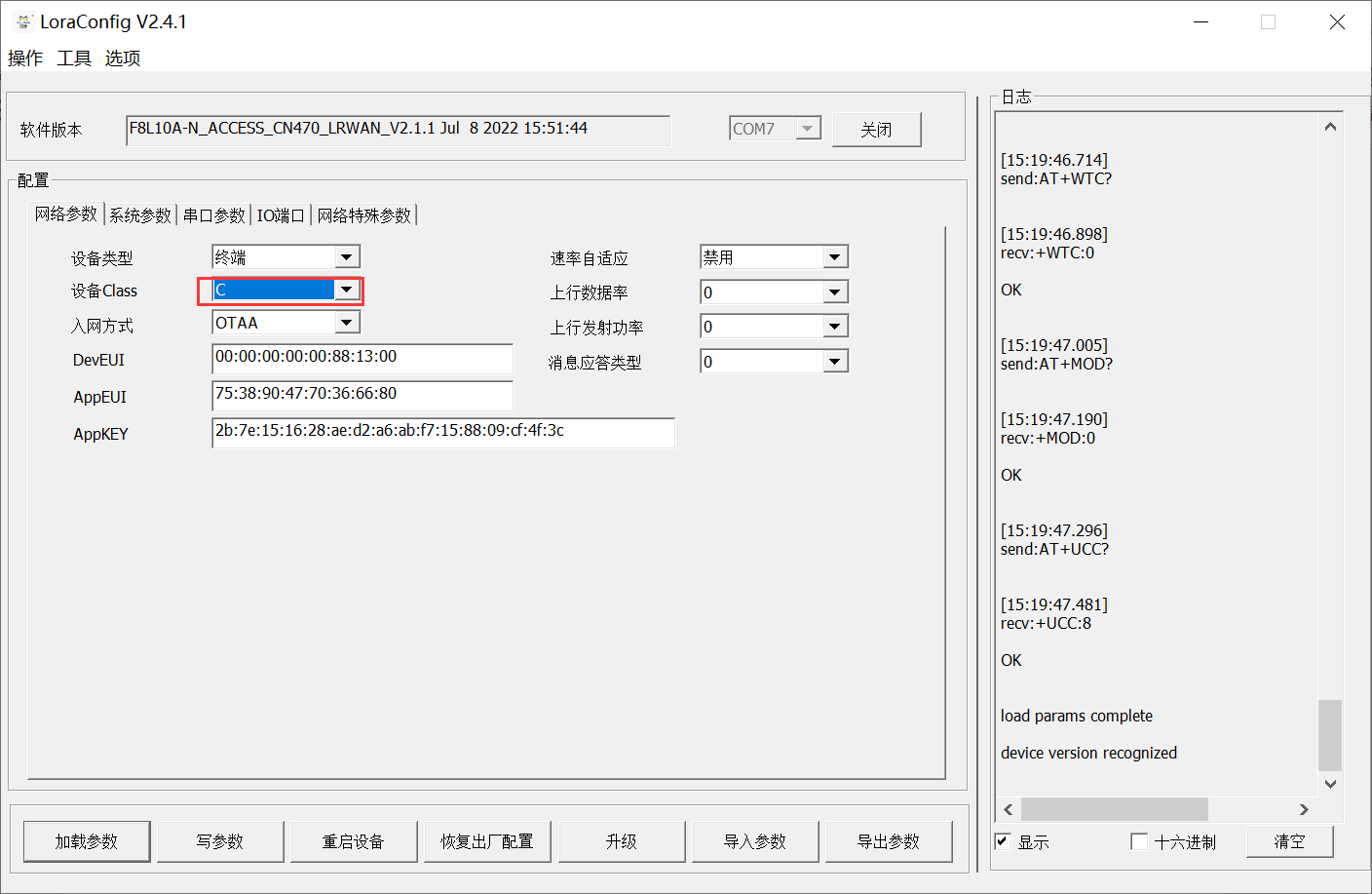

    6.设置设备Class模式

    也需和lorawan网关自动添加设备的class模式一致，上述为ClassC，因此，该出也需配置成ClassC

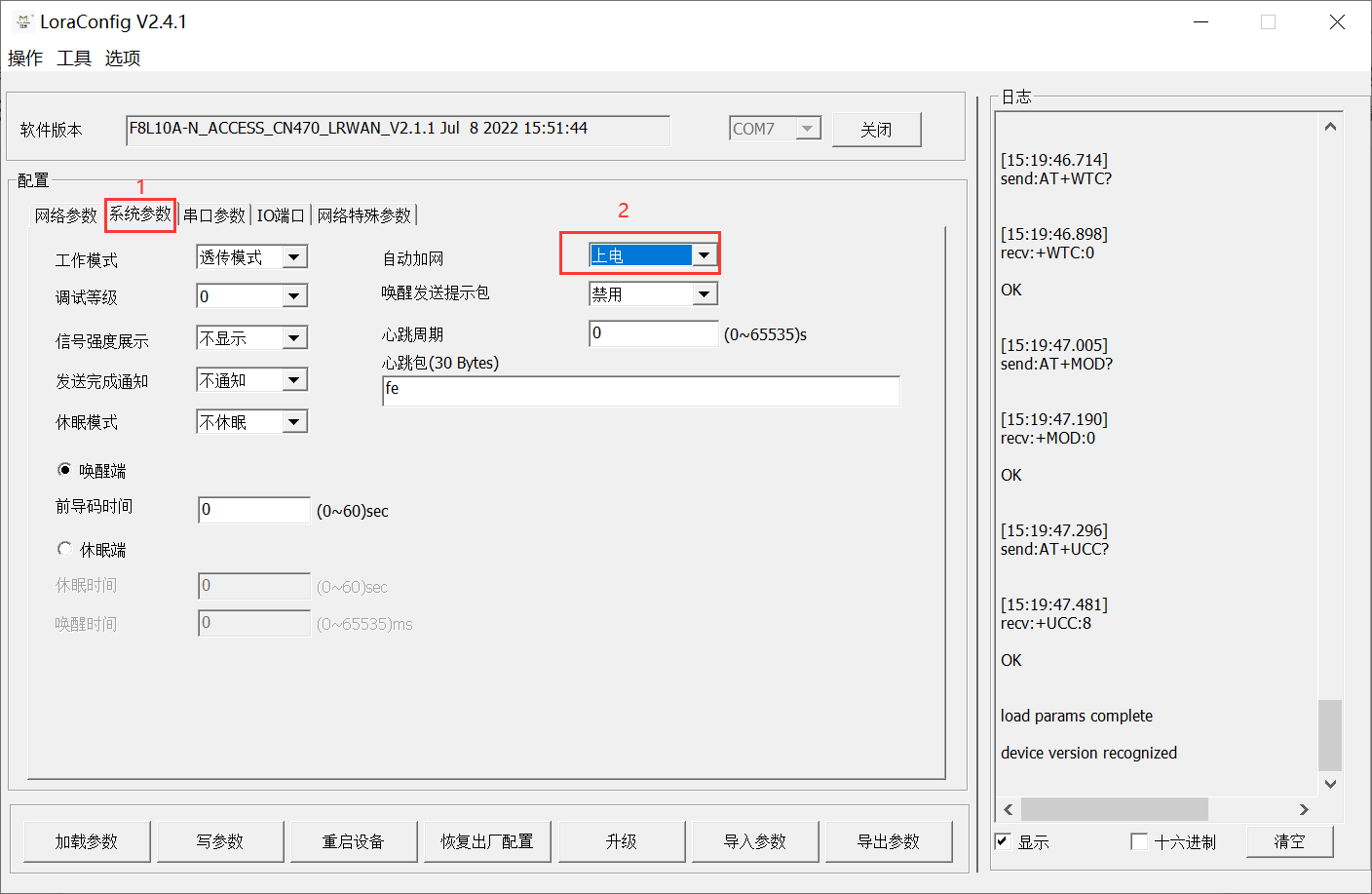

    7.配置加网方式

    选择上电加网，注：上电加网（设备重新上电就会发起加网）

    8.保存重启

    写参数后，记得重启设备，参数方可生效。

    三、通信验证

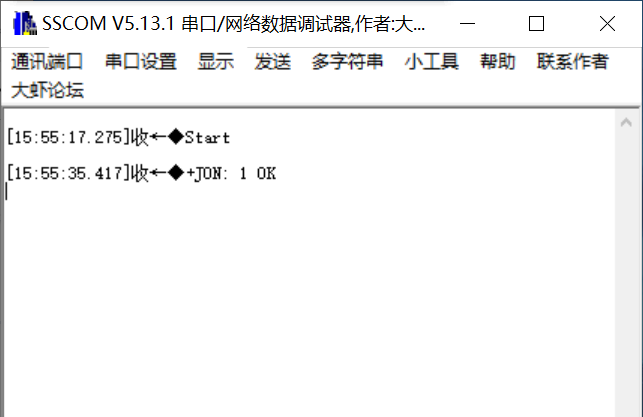

    1.打开sscom5.13.1

    2.给终端重新上电

    可在sscom看到Start，即为上电

    收到+JON: 1 OK为加网成功

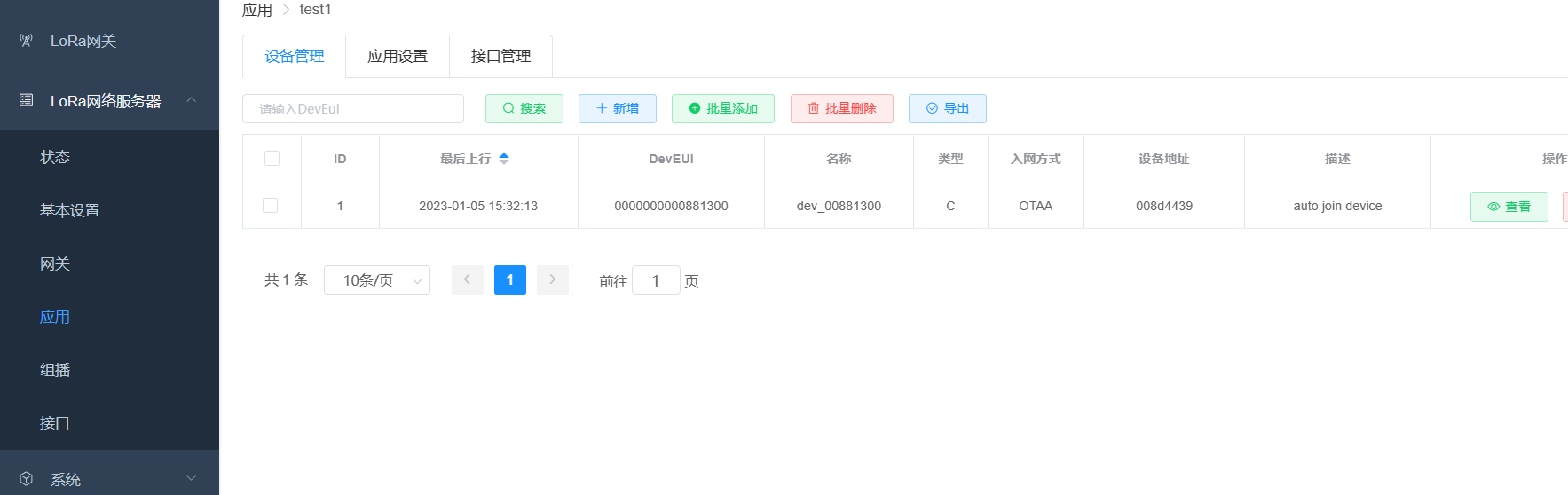

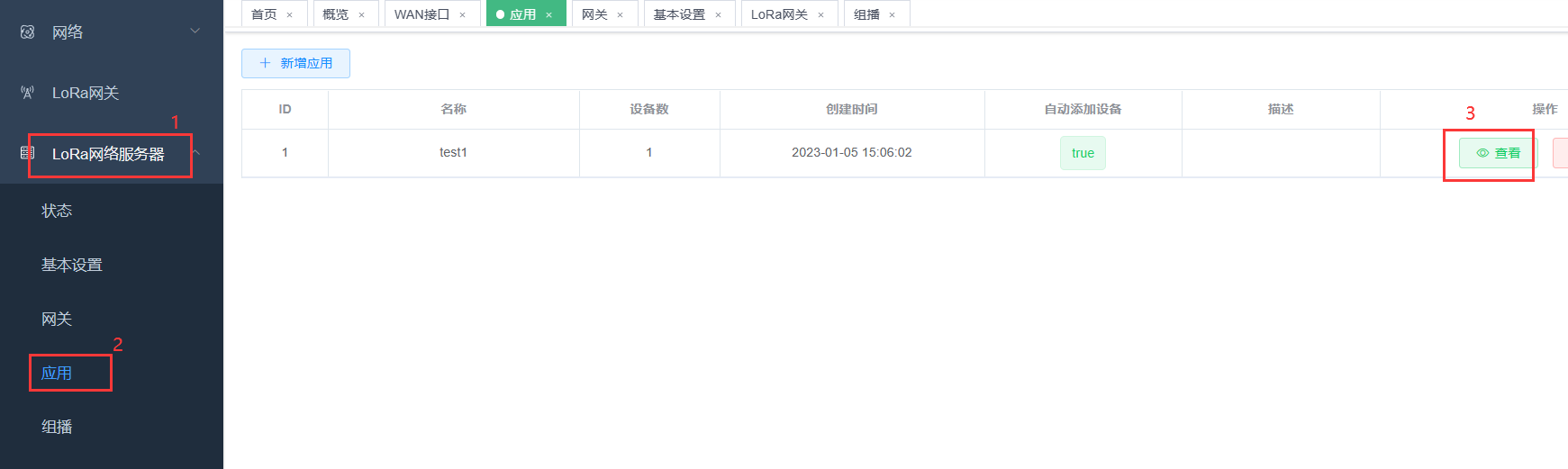

    3.加网成功后可在网关--LoRa网络服务器--应用里自动添加

    查看刚才上电加网的lorawan终端

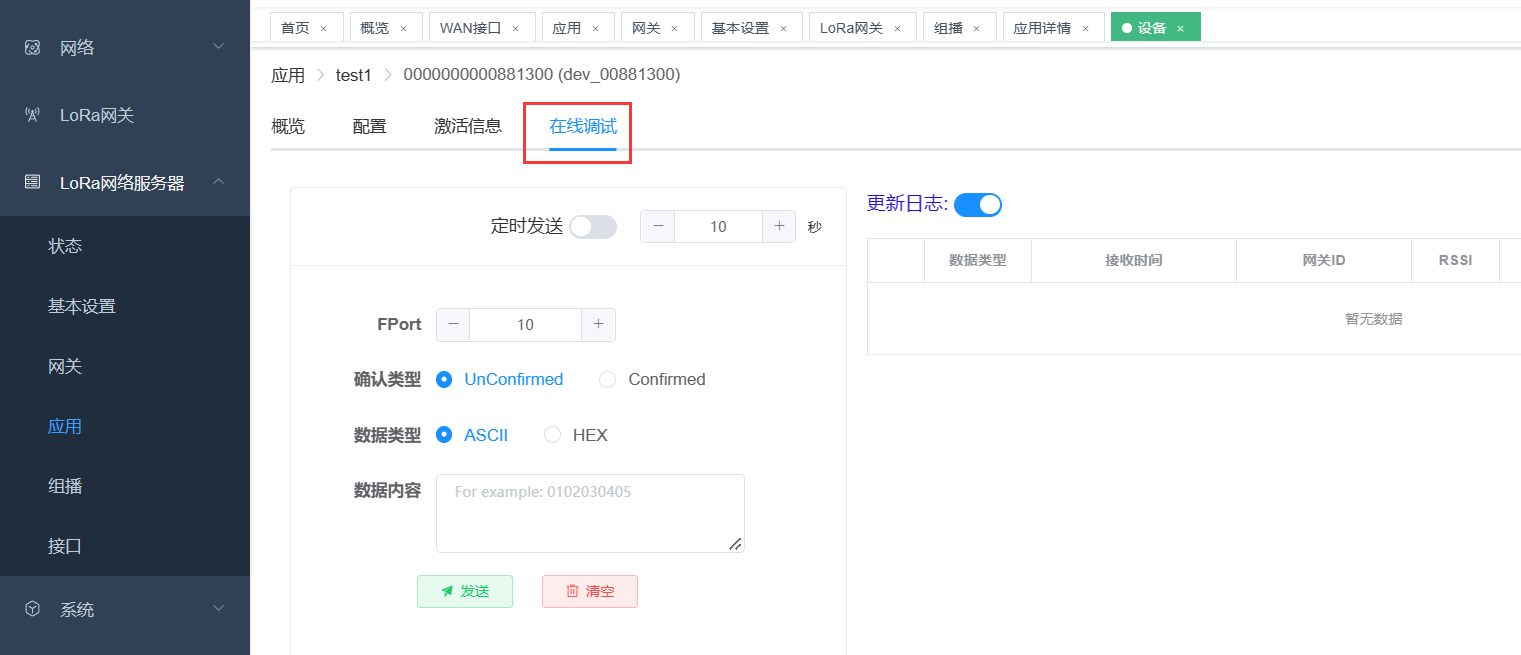

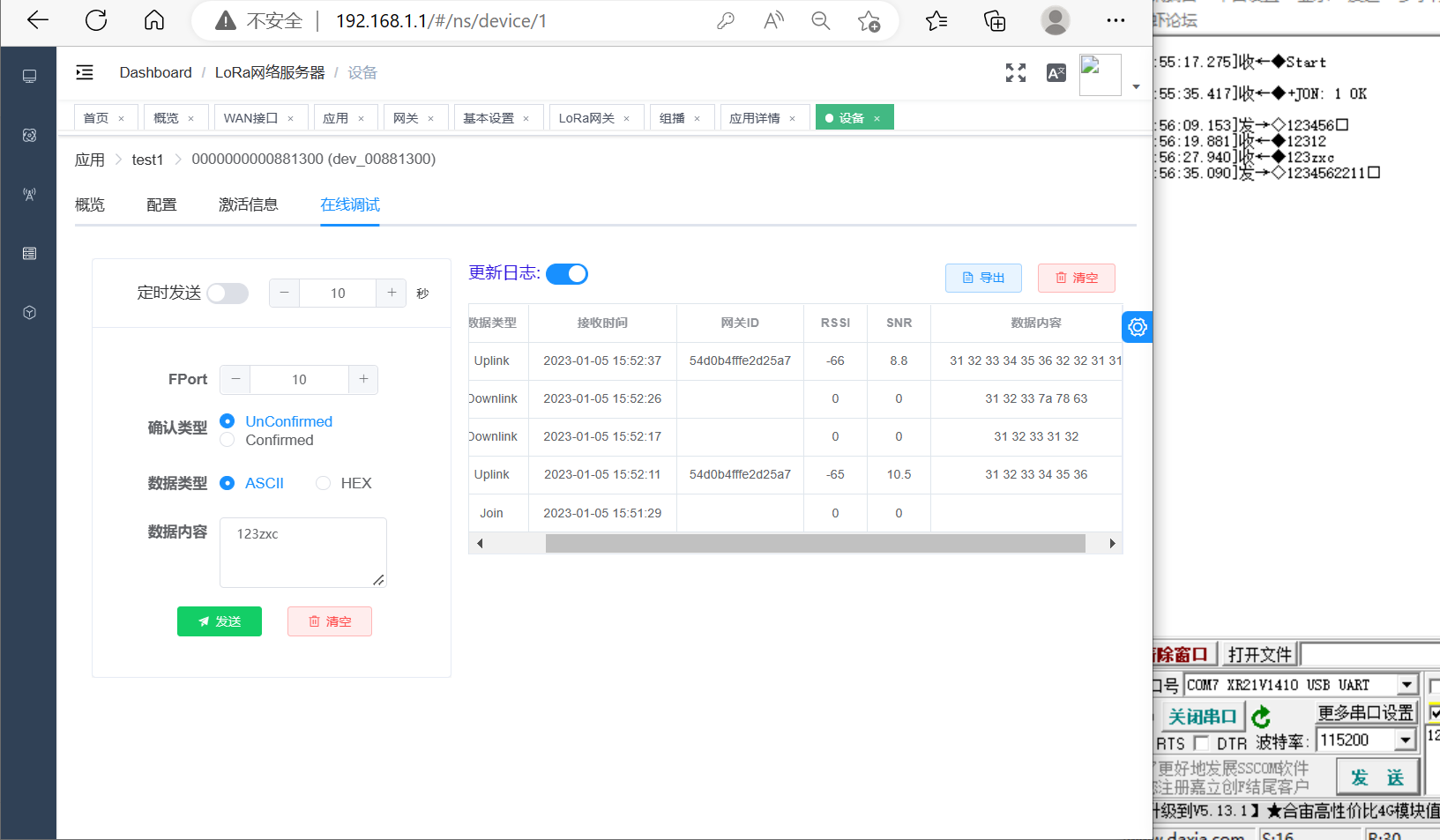

    设备管理--查看--在线调试

    即可在这个页面下发数据

    注：加网成功后，终端需上行一包方可网关和终端双向通信

    上下行双向收发均正常。
