    F2X14-DK V3简易使用说明

    2022-11-10 18:58:30

    目录

    一、电力DTU参数配置说明 2

    硬件介绍 2

    1. 设备硬件 2

    2. 指示灯定义 3

    3. 线序定义 3

    配置工具相关参数说明 5

    1. 登录配置 5

    2. 查询设备状态和软件版本 5

    3. 主要参数配置 6

    4. 查看日志 8



    一、电力DTU参数配置说明

    硬件介绍

    设备硬件

    1）龙8设备型号：F2X14-DK V3

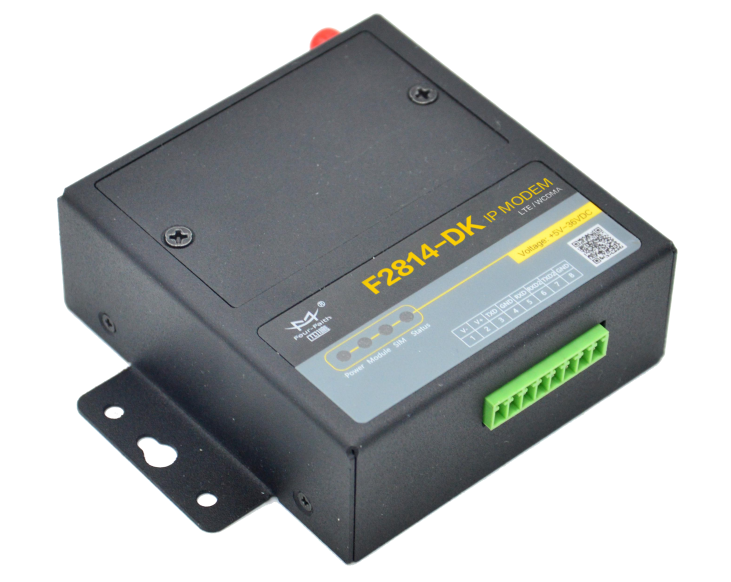

    2）产品外形图:

    指示灯定义

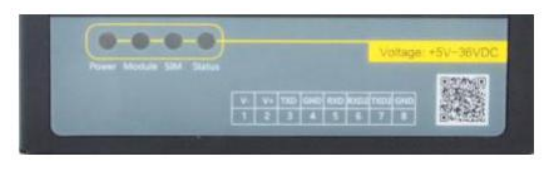

    IP MODEM 提供四个指示灯，如下图从左到右定义：Power、Module、SIM、Status

    指示灯。

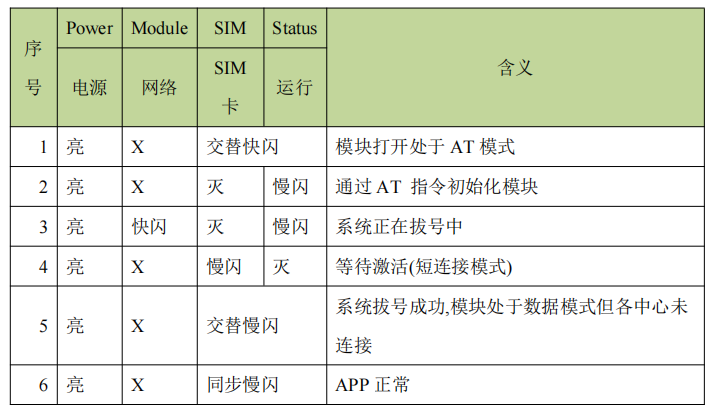

    指示状态如下：

    用于查看系统及连接状态；通过面板指示灯显示，用户可以看系统及连接状态。

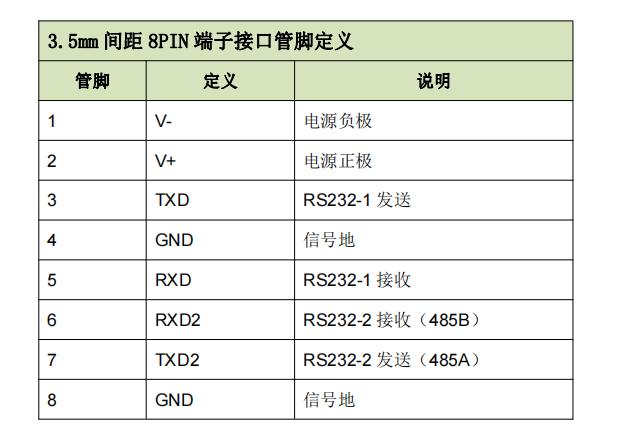

    线序定义

    备注：串口1为通信口，可以通信用也能调试用。

    串口2为调试口，只能调试用不能作为通信口。



    配置工具相关参数说明

    1. 登录配置

    串口1参数默认：9600 8N1

    串口2参数默认：115200 8N1

    登陆方式：开机前3秒使用115200 8N1 波特率登陆配置，开机3S后使用配置波特率进入配置，如串口1配置9600 8N1，即使用该波特率登陆配置。

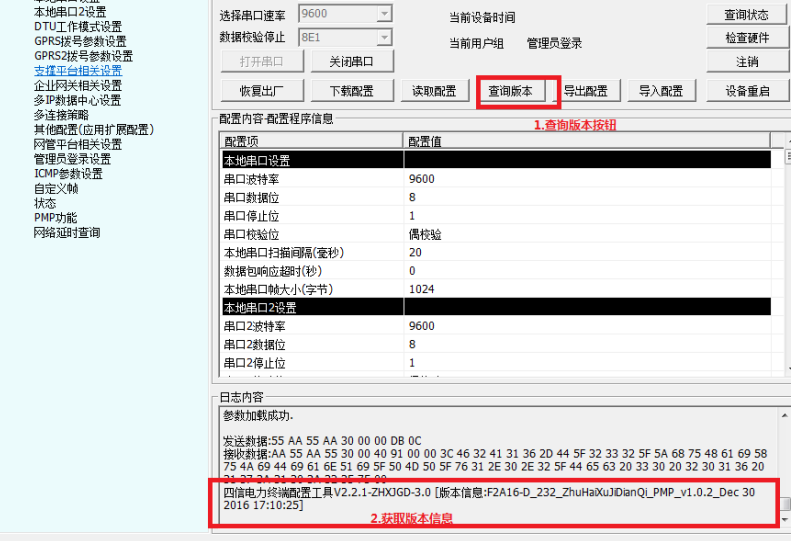

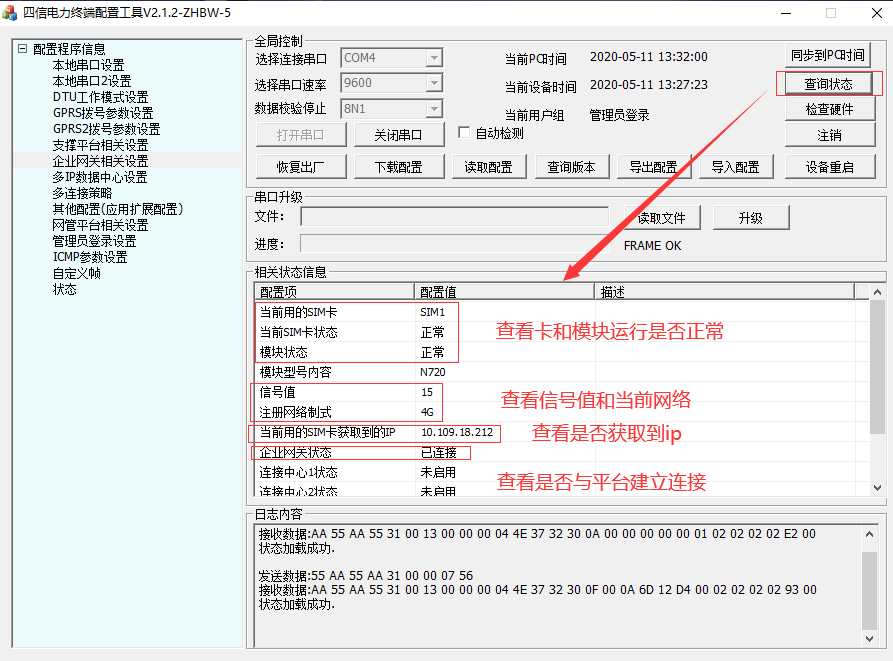

    1. 查询设备状态和软件版本

    1. 主要参数配置

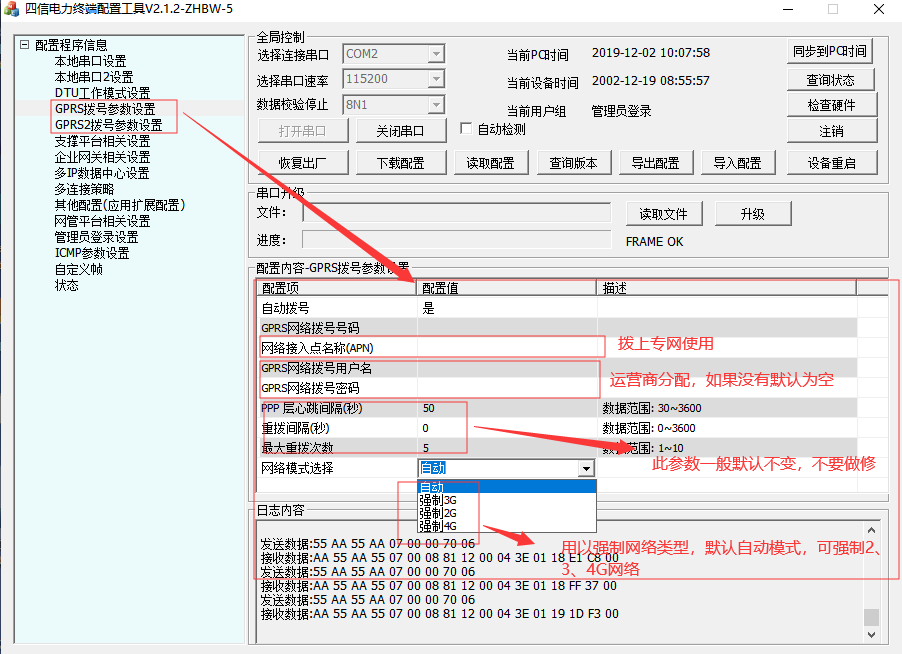

    1）GPRS拨号参数配置

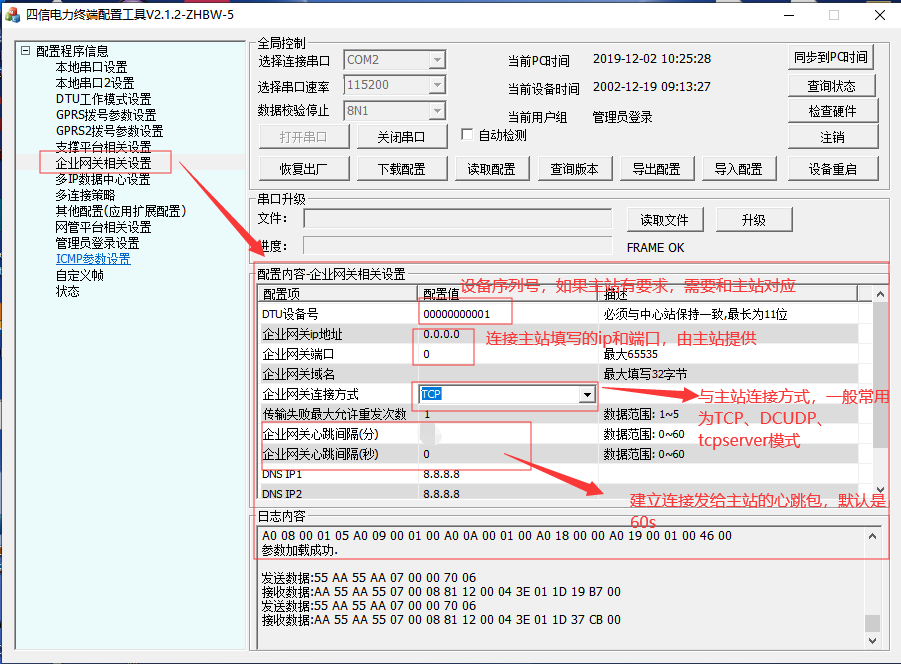

    2）连接主站相关配置

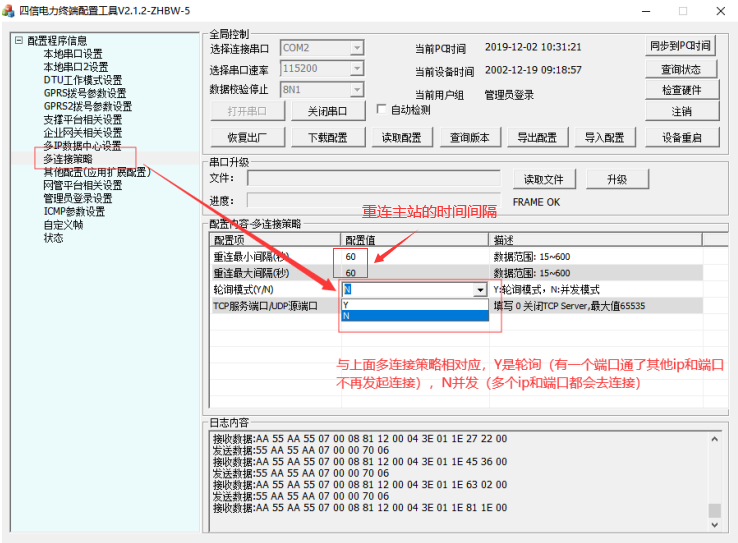

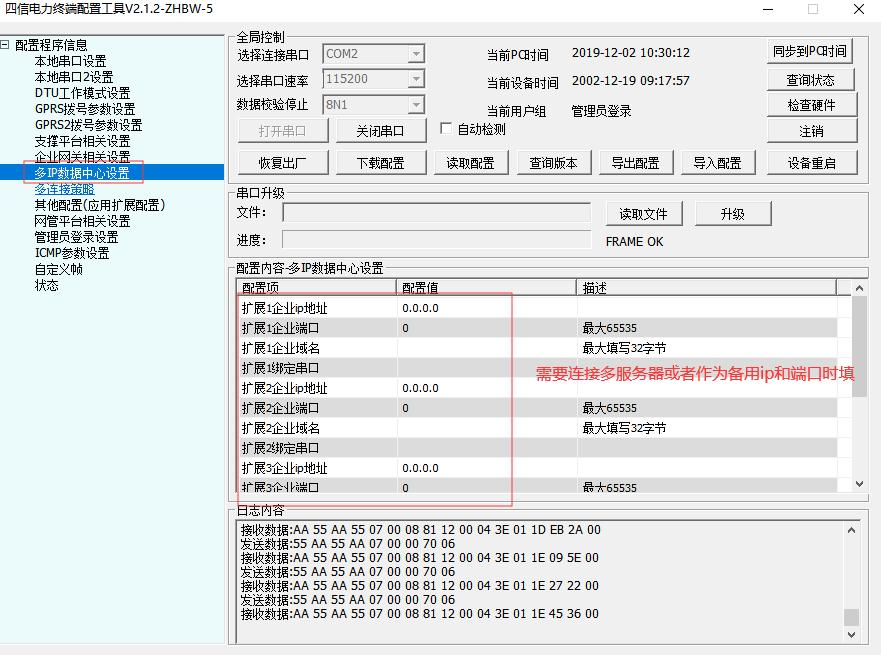

    连接多中心配置：

    3）网管平台配置相关：

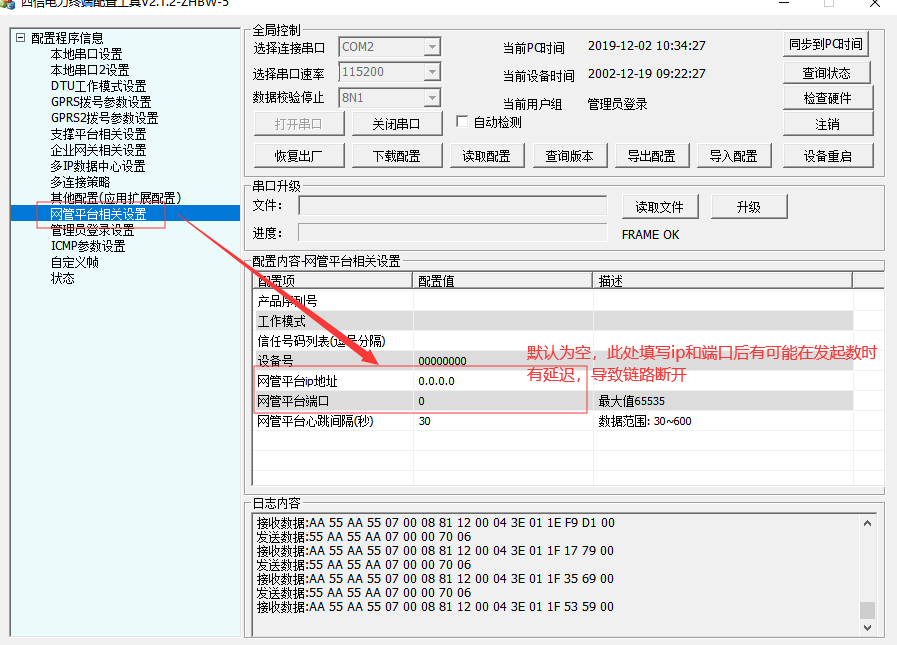

    此配置出厂默认为空，如果有配置会导致和主站数据通信有延迟。

    1. 查看日志

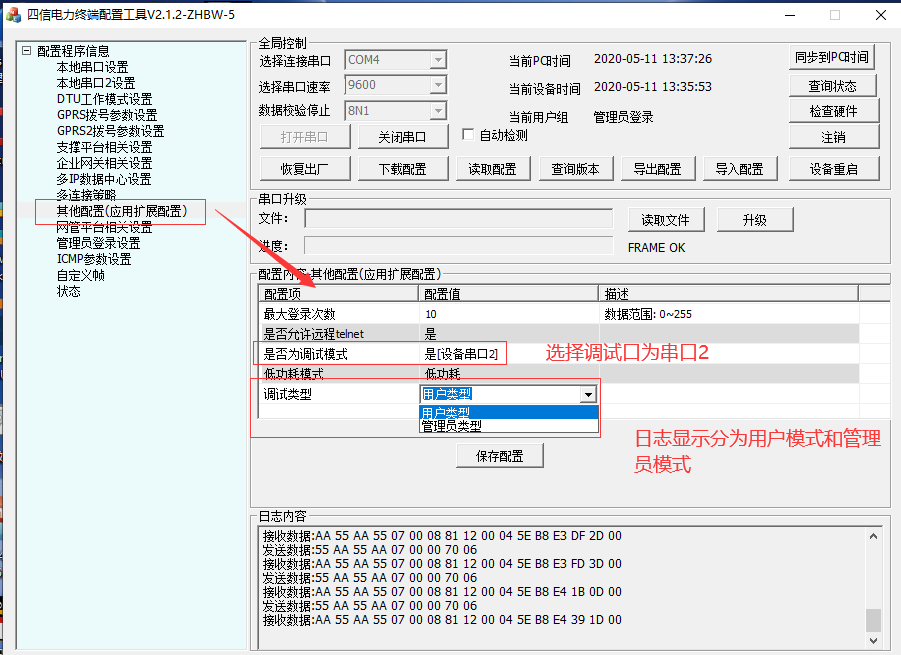

    用户日志说明：

    [2018-09-03 14:02:18]:拨号中...

    [2018-09-03 14:02:20]:拨号成功,IP:10.31.9.18 //获取IP

    [2018-09-03 14:02:20]:中心0地址:192.168.2.4:5018 //连接主站

    [2018-09-03 14:02:20]:中心0域名:

    [2018-09-03 14:02:20]:中心1地址:0.0.0.0:0

    [2018-09-03 14:02:20]:中心1域名:

    [2018-09-03 14:02:20]:中心2地址:0.0.0.0:0

    [2018-09-03 14:02:20]:中心2域名:

    [2018-09-03 14:02:20]:设备号:5326

    [2018-09-03 14:02:20]:心跳间隔:60

    [2018-09-03 14:02:20]:工作模式:DCUDP

    [2018-09-03 14:02:20]:发送DC登录包

    [2018-09-03 14:02:26]:中心0登录超时(1/6),重新登录

    [2018-09-03 14:02:26]:发送DC登录包

    [2018-09-03 14:02:32]:中心0登录超时(2/6),重新登录

    [2018-09-03 14:02:32]:发送DC心跳包

    [2018-09-03 14:02:33]:收到心跳响应包

    [2018-09-03 14:02:33]:中心登录成功

    [2018-09-03 14:02:58]:从中心收到6字节数据 //收到主站数据

    1049CE142B16

    [2018-09-03 14:02:58]:串口0 收到6字节 //收到FTU数据

    108BCE146D16

    [2018-09-03 14:02:58]:向中心发送6字节数据 //将FTU数据往主站发送

    108BCE146D16

    [2018-09-03 14:03:03]:从中心收到6字节数据

    1040CE142216

    [2018-09-03 14:03:03]:串口0 收到6字节

    1080CE146216

    [2018-09-03 14:03:03]:向中心发送6字节数据

    1080CE146216

    用户类型日志帮助现场工程师分析FTU和主站之间交互的报文，而管理员日志为更详细的报文，用于分析网络状态，如果网络异常可以将管理员日志保存到串口发给龙8工程师分析。
