5G CPE

使用说明书

V 1.0.1

著作权声明

本文档所载的所有材料或内容受版权法的保护，所有版权由厦门龙8通信科技有限公司拥有，但注明引用其他方的内容除外。未经龙8公司书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印（条件是不得修改，且须保留该材料中的版权说明或其他所有权的说明）除外。

商标声明

Four-Faith、龙8、、、均系厦门龙8通信科技有限公司注册商标，未经事先书面许可，任何人不得以任何方式使用龙8名称及龙8的商标、标记。

产品适用声明

本使用说明书介绍了如何配置以下设备:

• F-NR300
• F-NR300 V2

FCC声明：

本设备符合FCC规则的Part 15。其运作受以下两个条件的约束：

（1）本设备不得造成有害干扰

（2）本设备必须接受任何接收到的干扰，包括可能会导致不良操作的干扰。

注意：

制造商不对未经授权的修改或更改所造成的任何无线电或电视干扰负责。这些修改或更改可能会使用户操作该设备的权限无效。

本设备经过测试并符合FCC规则的Part 15，被认定为类B数字设备的限值。这些限值旨在为居民安装提供合理的防护措施，防止有害干扰。本设备会产生并使用无线电频率能量，并且如果未按照说明安装和使用，可能会对无线电通信造成有害干扰。然而，并不能保证在特定安装情况下不会发生干扰。如果此设备确实对无线电或电视接收造成有害干扰，用户可以通过以下一项或多项措施尝试纠正干扰： -重新定向或重新安置接收天线。 -增加设备与接收器之间的距离。 -将设备连接到不同于接收器所连接的电路上的插座。 -咨询经销商或有经验的无线电/电视技术人员寻求帮助。

联邦通信委员会（FCC）辐射暴露声明 使用本产品时，请保持距离身体20厘米以确保符合射频暴露要求。

CE声明：

本产品只能连接到USB2.0或更高版本的USB接口。

适配器应安装在设备附近，并易于使用。

使用指定适配器供电，设备的操作温度不得超过40℃，也不应低于-10℃。使用其他电源供电，设备的操作温度不得超过60℃，也不应低于-20℃。

插头被视为适配器的断开设备。

当设备距离人体20厘米时，符合射频规格。

特此声明，厦门龙8通信科技有限公司声明该产品符合2014/53/EU指令的基本要求和其他相关规定。该产品被允许在所有欧盟成员国使用。

修订记录

目录

第一章 产品简介 1

1.1 产品概述 1

1.2 产品特点 1

1.3 产品外观概述 2

1.4 产品规格 3

1.5 指示灯功能说明 7

1.6 按钮功能说明 7

1.7 接口定义说明 8

第二章 安装上网配置 9

2.1 SIM卡上网 9

2.2 有线宽带上网 12

2.3 双带宽优先级设置 13

第三章 相关功能配置 15

3.1 WLAN配置 15

3.2 Mesh组网配置 16

3.3 移动网络配置 21

3.4 流量统计配置 22

3.5 QOS配置 25

第一章 产品简介

• 1. 产品概述

F-NR300是高性能5G室内CPE，支持NR(SA&NSA)、TDD-LTE、FDD-LTE，将蜂窝网络数据转换为WIFI和有线网口数据，支持1个1G LAN口、1个2.5G LAN/WAN口, 2.4G+5G双频WIFI-AP。适用于需要快速部署有线宽带网络、WIFI热点的家用或商用场景。

• 1. 产品特点
• 采用高性能处理器

保证5G网络高速处理性能，强势开启5G新时代，更多精彩一触即达。

• 全网覆盖

兼容SA和NSA制式。环形无遮挡布局，确保360度无死角捕获信号。内置双极化4*4WiFi天线、天线体积缩小20%、高隔离度，提升收发性能。

• WIFI 6

高速WiFi6技术，畅想5G高速率；可为多设备同时通信提供更高的传输速率、更低延迟与更广覆盖。

• 即插即用

后台实时检测并自动修复网络问题，无需手动重启或者重新配置网络，让上网更简单，无需人工干预。

• 高效散热

用高导材质散热，流线型设计，顶部烟囱设计，通过风扇对流，大幅度提升散热效果，长时间高速运行也可保障稳定运行。

• 1. 产品外观概述

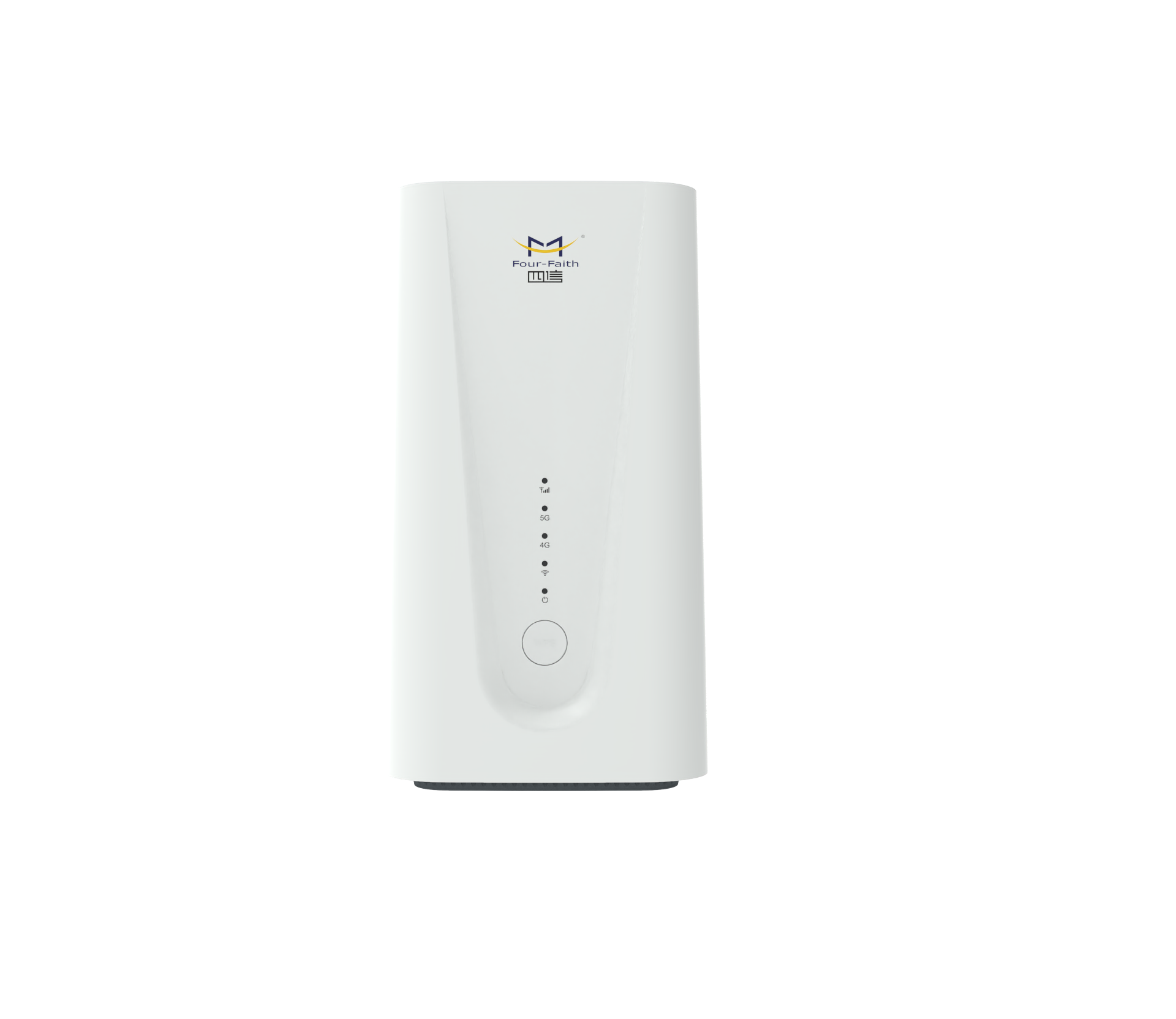

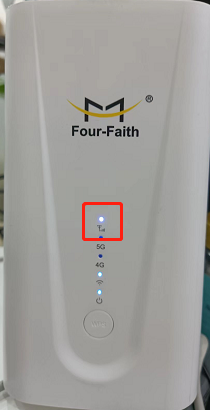

蜂窝信号指示灯

连接5G指示灯

连接4G指示灯

WIFI指示灯

电源指示灯

WPS 按钮

电源按钮

电话接口（选配）

以太网口

以太网口

电源接口

Reset按钮

SIM卡槽

• 1. 产品规格

• 1. 指示灯功能说明

指示灯	名称	定义说明
	蜂窝信号指示灯	蜂窝信号指示灯 1、蓝色，则表示信号值RSRP>-95dbm或RSCP>-80 2、黄色，则表示信号值RSRP≦-95dBm或RSCP≦-80
	连接5G指示灯	连接上5G网络 1、常亮，则表示连接上5G网络 2、不亮，则表示没有连接上网络 3、闪烁，表示在拨号；闪烁频次500ms/次
	连接4G指示灯	连接上3G/4G网络 1、常亮，则表示连接上3G/4G网络 2、不亮，则表示没有连接上网络 3、闪烁，表示在拨号；闪烁频次500ms/次
	WiFi信号指示灯	WiFi信号指示灯 1、常亮，则表示开启 2、闪烁，按下WPS键后，500ms/次，持续2分钟 3、不亮，则表示没有开启
	电源指示灯	电源指示灯 1、常亮，则表示电源正常 2、不亮，则表示电源异常

• 1. 按钮功能说明

按钮	定义说明
	按下该按钮后，WiFi指示灯会闪烁，500ms/次，持续2分钟，连接成功后WiFi灯停止闪烁蓝色长亮 2、用户终端不需要手动输入密码，即可快速建立一个安全的WIFI连接
	默认开机：长按电源键3s左右可关机 2、关机后：重新插拔电源，则自动开机 3、关机后：长按电源键3s左右，可开机 备注：F-NR300 V2长按为重启，无法关机
	按住按钮 >10S，参数恢复出厂设置

• 1. 接口定义说明

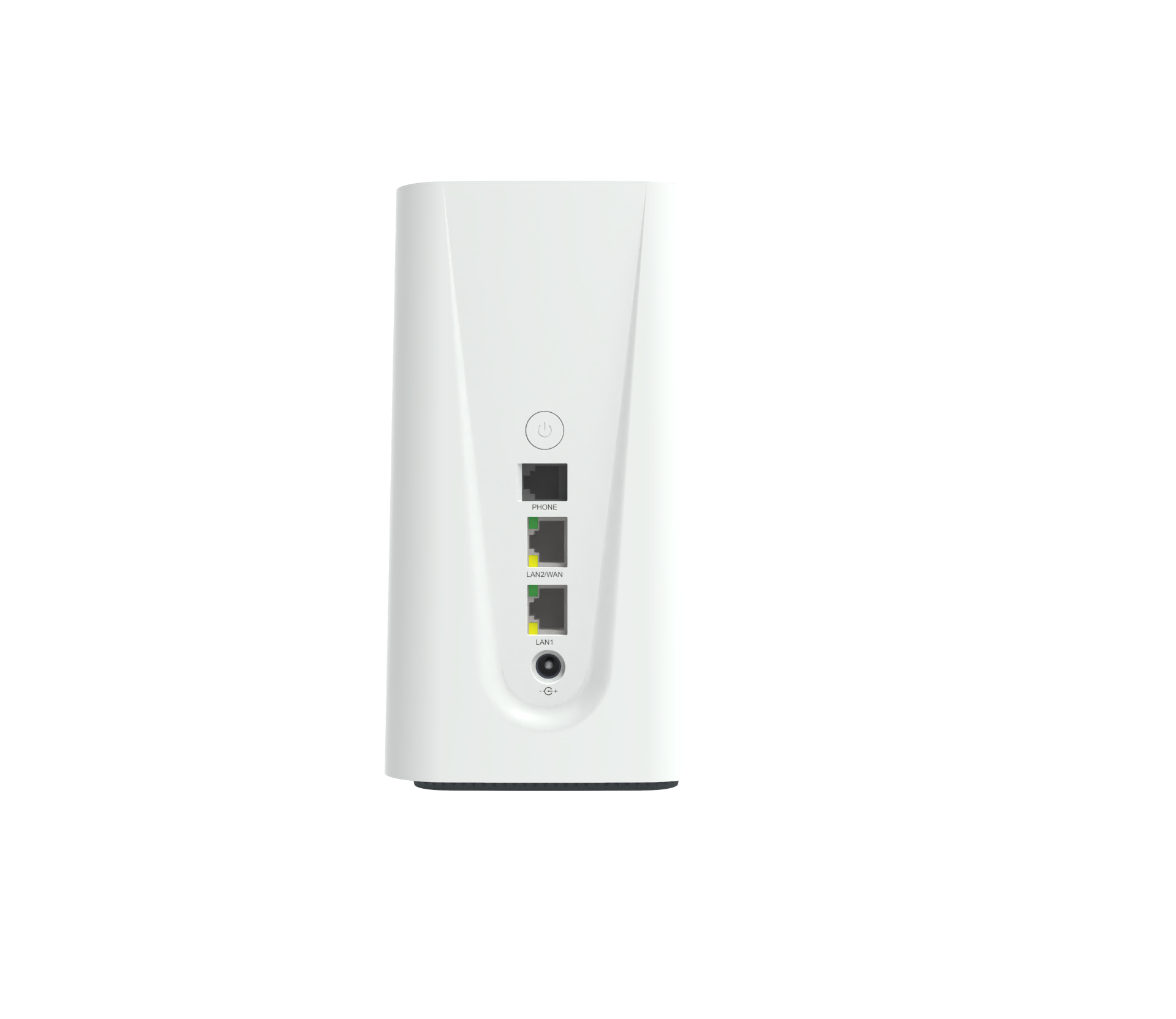

接口	名称	定义说明
	电话接口	电话RJ11接口 可直接连接话机拨打电话
	以太网口	1、接口绿色指示灯常亮则说明连接正常 2、接口黄色指示灯闪烁则说明有数据收发
	以太网口	1、接口绿色指示灯常亮则说明连接正常 2、接口黄色指示灯闪烁则说明有数据收发
	电源接口	DC 12V/3A
	Nano-SIM卡卡座	安装Nano-SIM卡
	Type-C接口	Type-C接口仅用于研发人员调试

第二章 安装上网配置

• 1. SIM卡上网

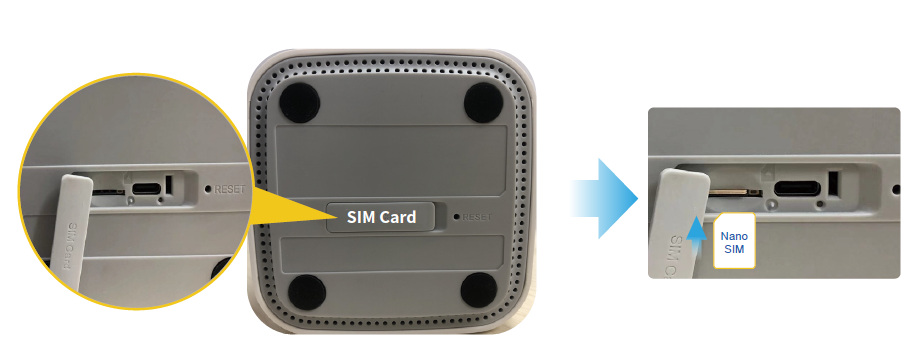

步骤一：按图示方向插入SIM卡（芯片朝下，缺口朝里）

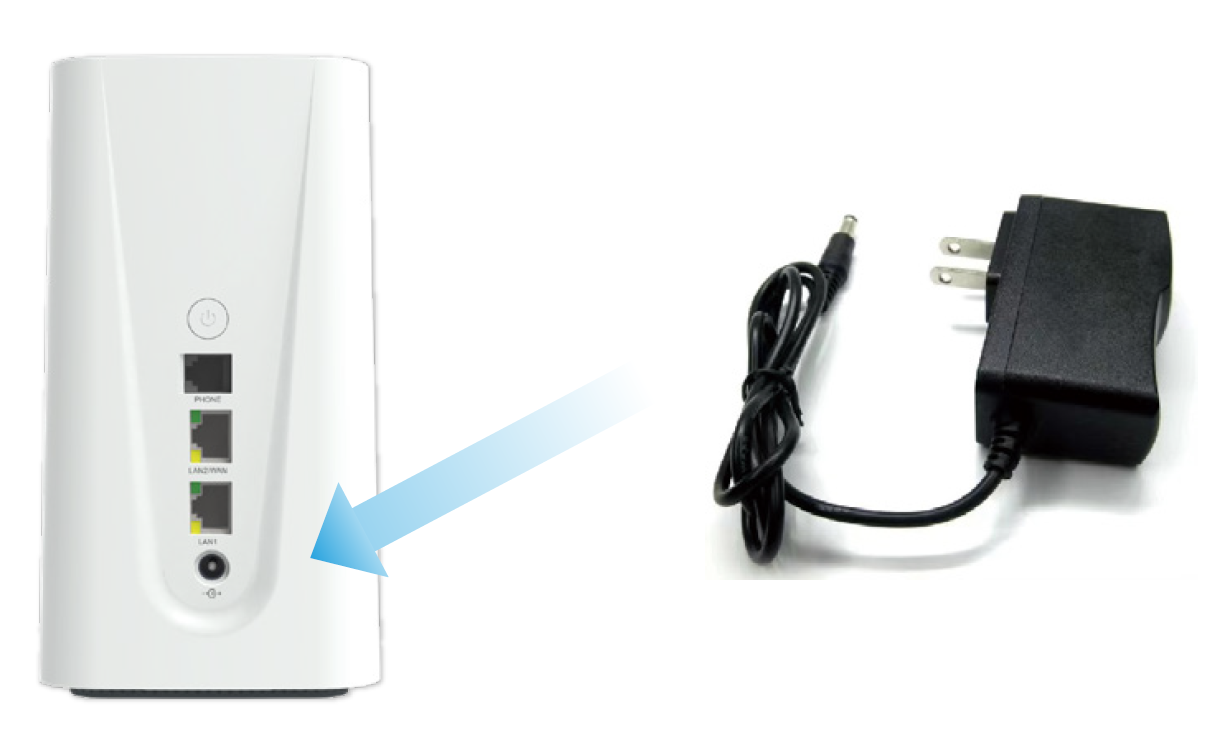

步骤二：接通电源设备自动开机，信号指示灯长亮，5G/4G指示灯长亮说明拨号成功。

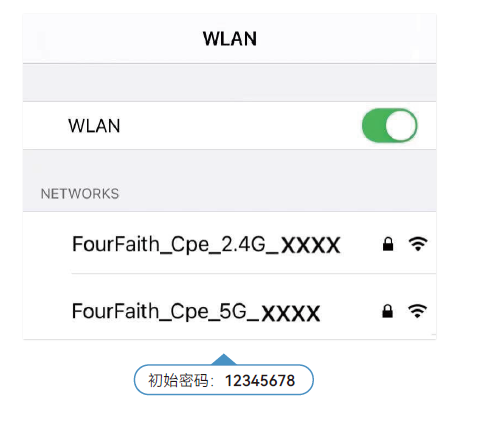

步骤三：终端设备通过接网线接LAN口或WiFi接入CPE，即可访问外网。

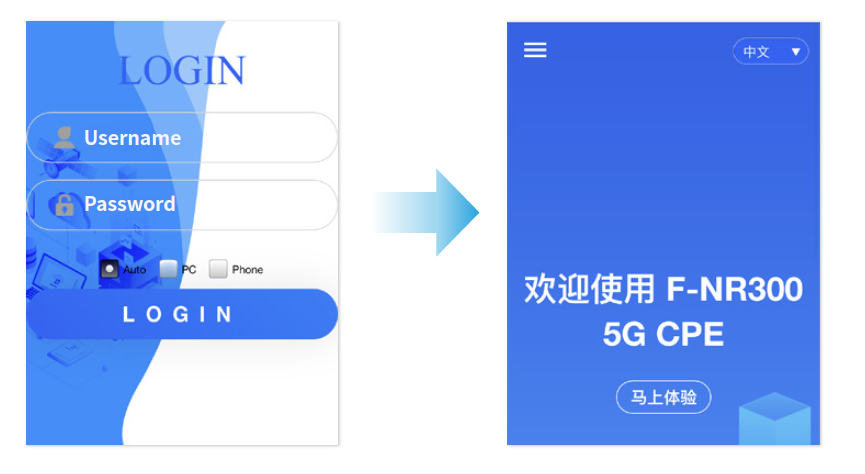

步骤四：如需进行其他配置，打开浏览器手动输入：192.168.1.1，初始账号：admin初始密码：admin

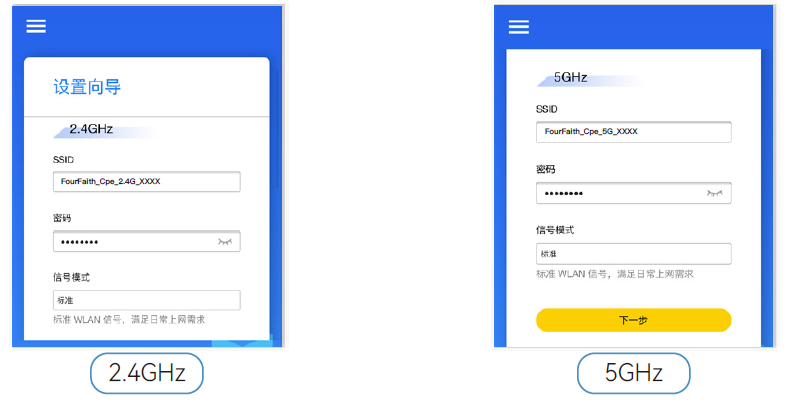

步骤五：设置WLAN的用户名和密码

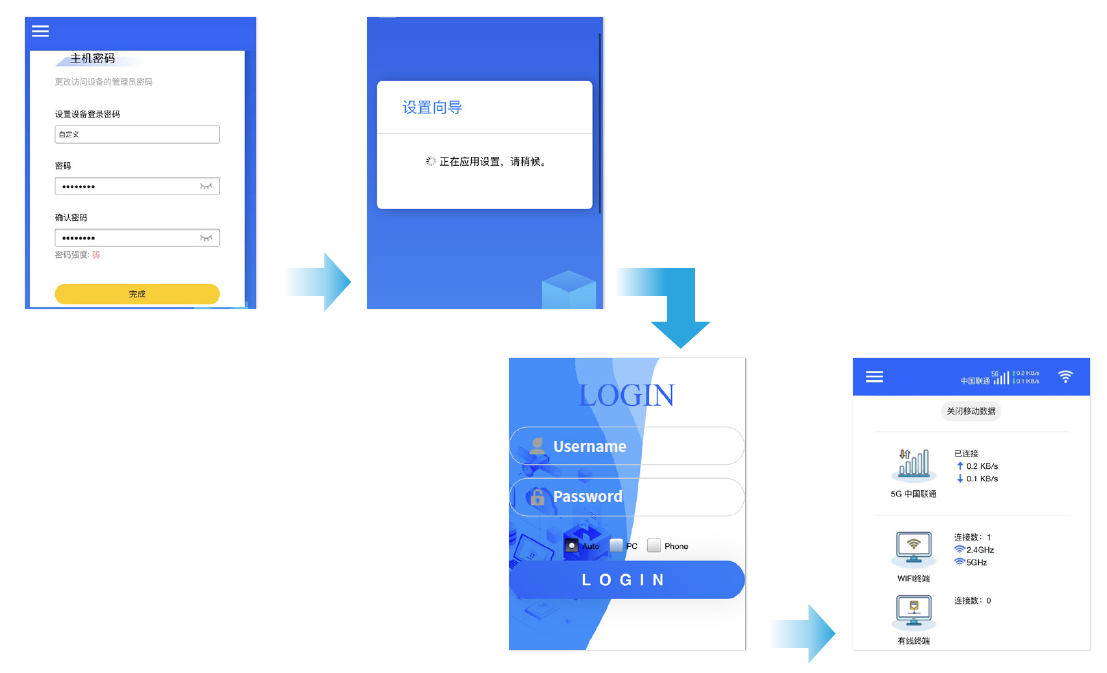

步骤六：设置主机设备登录密码，应用设置完成后，页面跳转到登陆界面，输入新设置账号密码（账号：admin，密码为新设置的值），点击登陆。完成配置！

• 1. 有线宽带上网

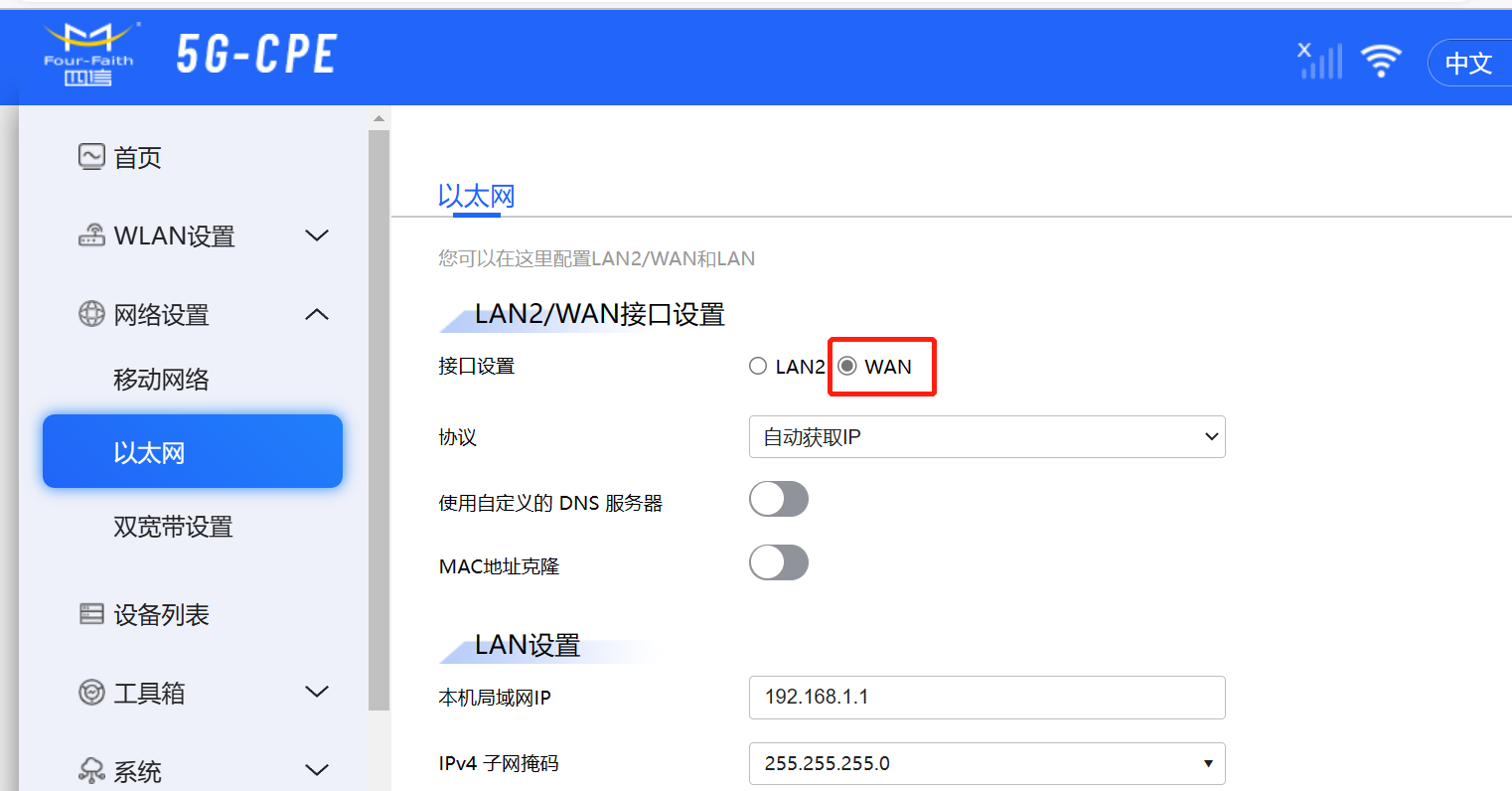

步骤一：LAN2/WAN网口默认作LAN口，需将LAN2/WAN配置为WAN口。接通电源，设备自动开机，终端设备接入CPE后，访问WEB页面，将LAN2/WAN口配置为WAN口，保存并应用。

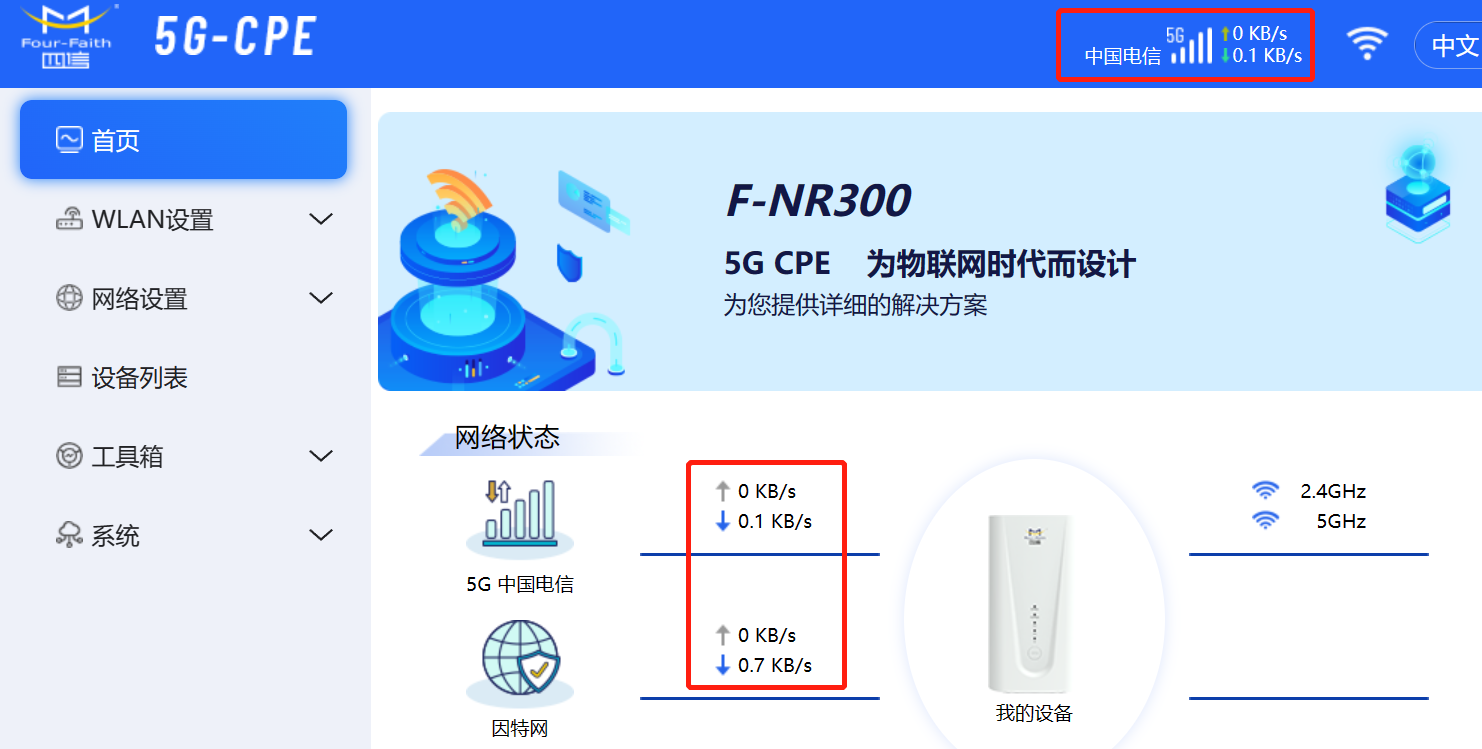

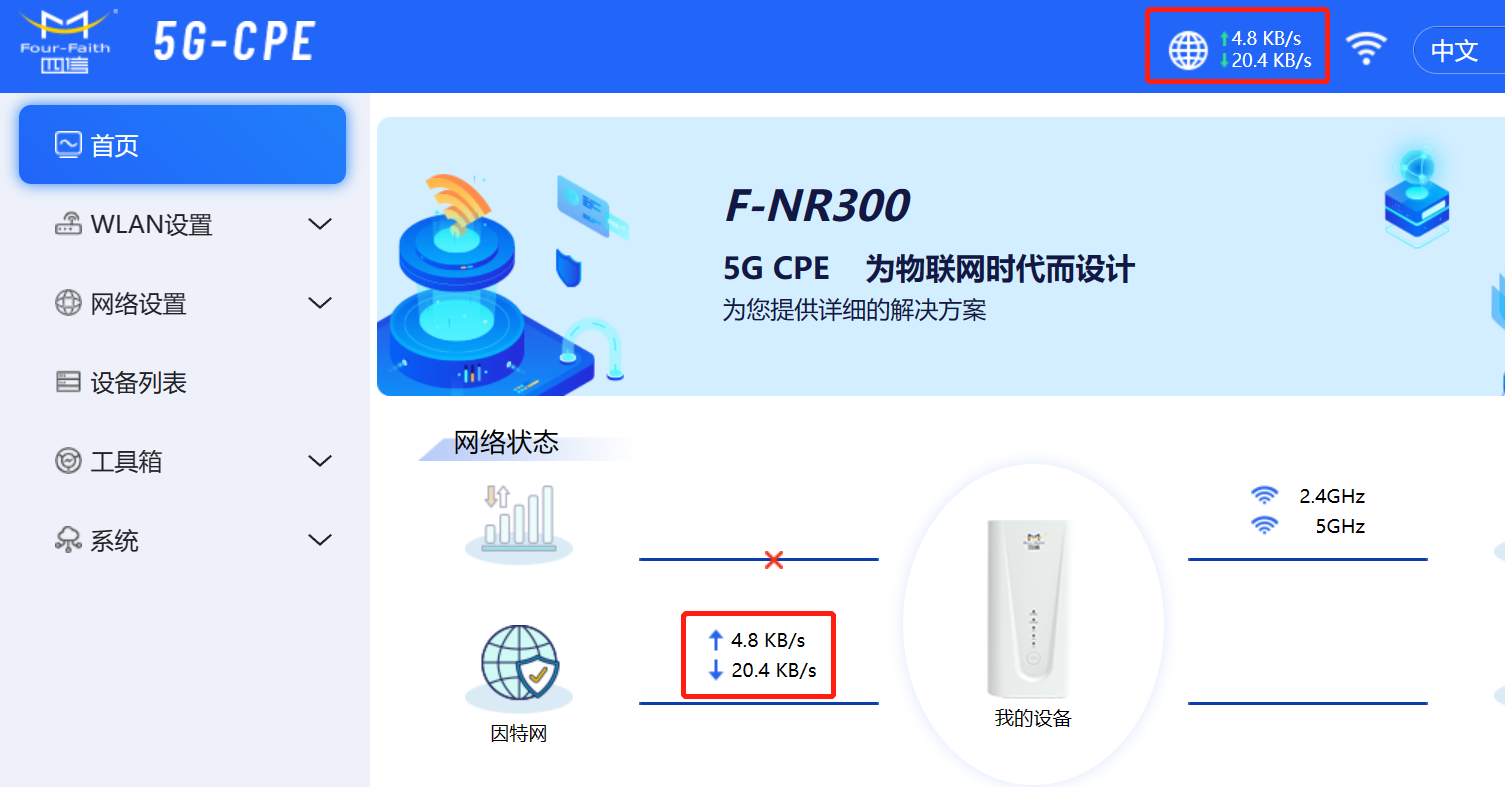

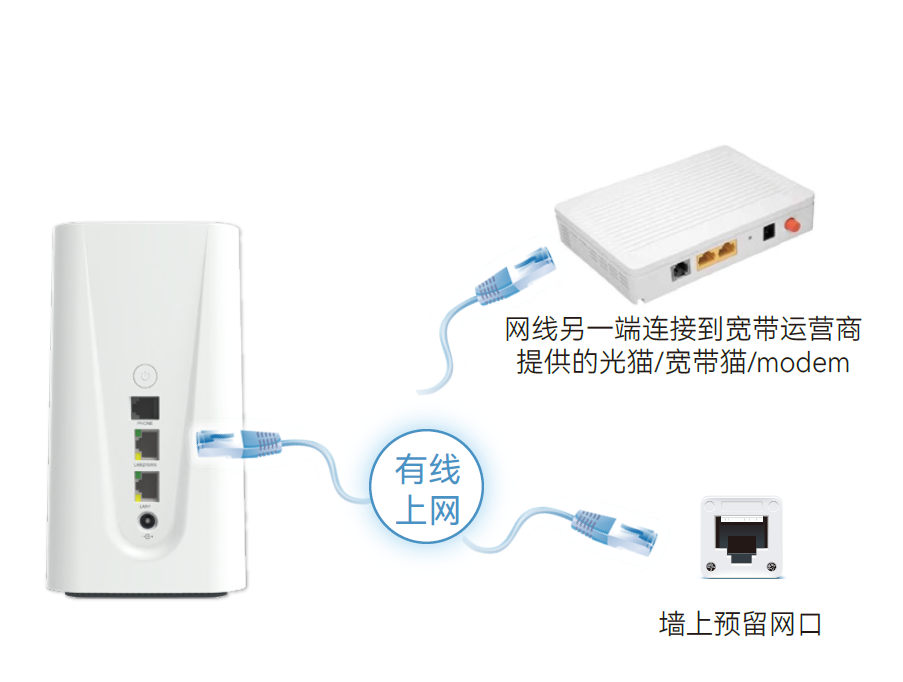

步骤二：将网线一端接上级设备（光猫/宽带猫/modem/墙上预留网口等），另一端接CPE的LAN2/WAN口，WEB页面状态栏和首页显示因特网上下行流量图标，表明有线带宽可正常使用。

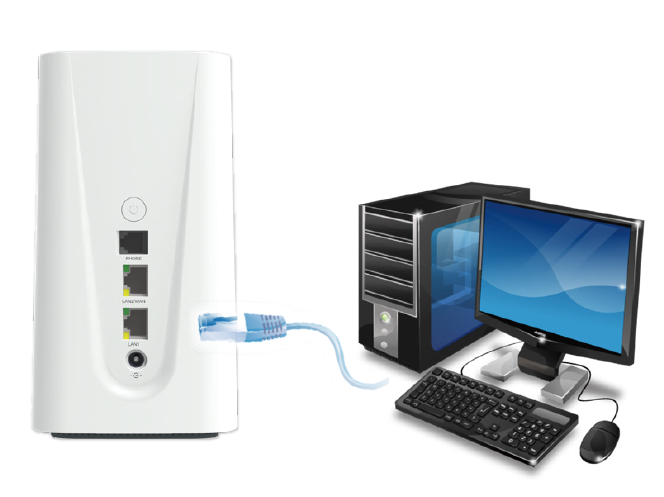

步骤三：终端设备通过接网线接LAN口或WiFi接入CPE，即可访问外网。

• 1. 双带宽优先级设置

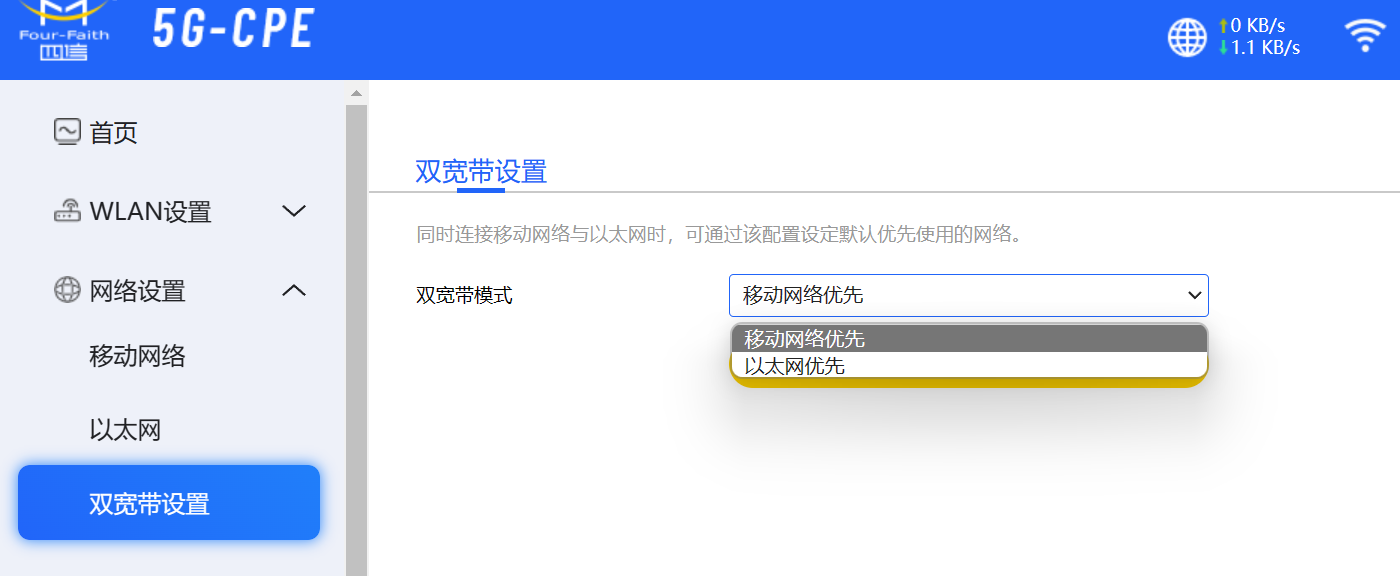

WEB配置页面可设置移动网络和以太网优先级，默认移动网络优先（即SIM卡上网）。

设备插SIM卡，并且LAN2/WAN口做WAN口接上级设备，优先使用移动网络，当移动网络不可用时，自动切换到以太网使用。

第三章 相关功能配置

• 1. WLAN配置

WLAN设置分为基础设置和高级设置。基础设置可设置SSID、安全模式、密码、连接数、广播隐藏及访客WiFi，终端设备通过访客WiFi接入CPE，可正常访问外网，但无法进行WEB配置操作。

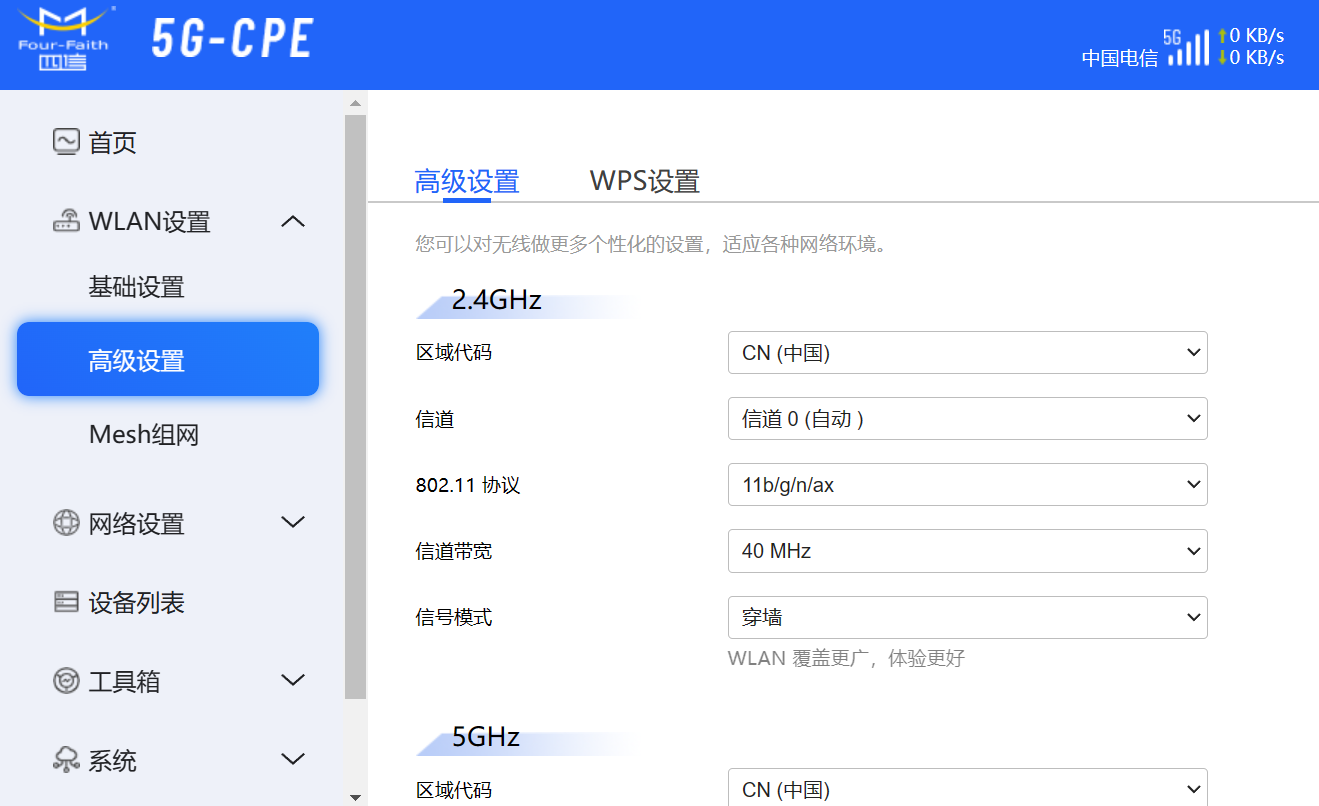

高级设置针对信道、协议、带宽等设置，WPS设置可让终端设备通过PIN码、PBC等方式快速接入CPE。

• 1. Mesh组网配置

Mesh组网设备分为：主控和子节点。主控只需要1台，子节点可以多台。MESH功能默认关闭，需在WEB页面开启。

第一步：配置主控

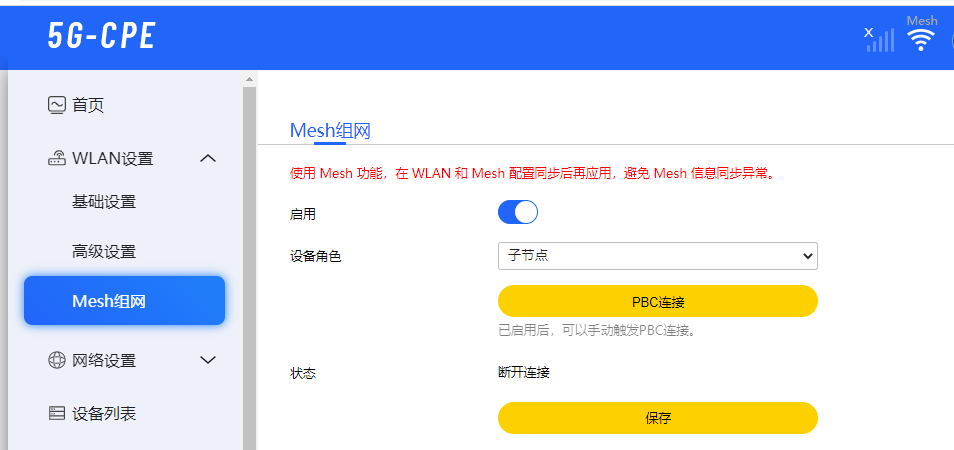

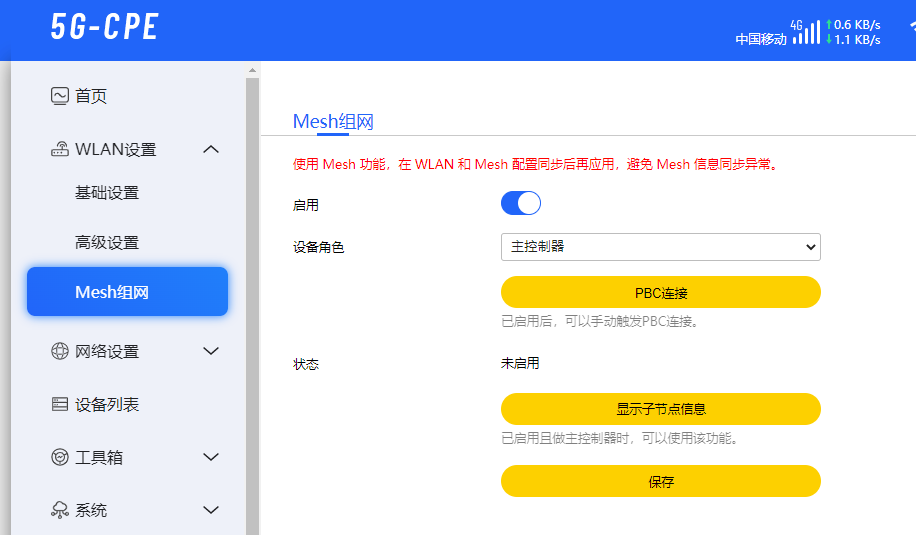

主控设备LAN口接PC，登陆WEB配置页面。WLAN设置—Mesh组网页面点击启用，设备角色选择主控制器，保存并应用。

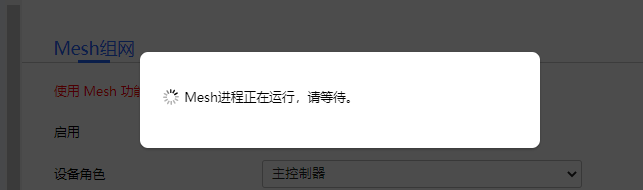

等待40秒左右，页面状态部分显示主控设备信息，状态栏WIFI图标上有白色Mesh字样，表明主控端Mesh功能已开启。

第二步：配置子节点

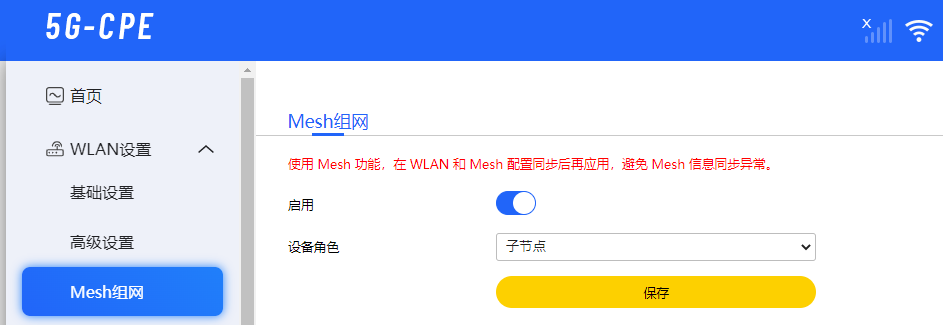

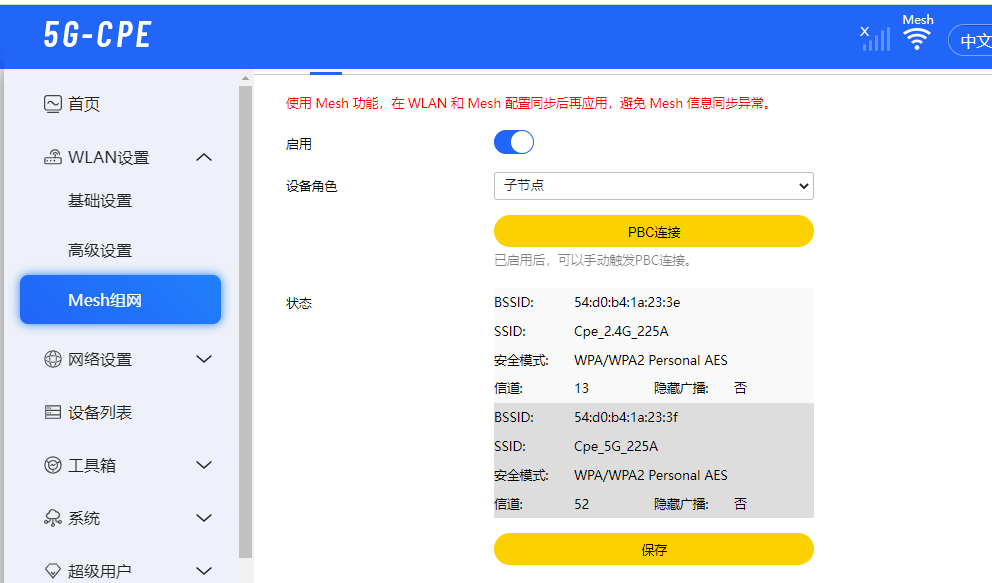

子节点设备LAN口接PC，登陆WEB配置页面。WLAN设置—Mesh组网页面点击启用，设备角色选择子节点，保存并应用。

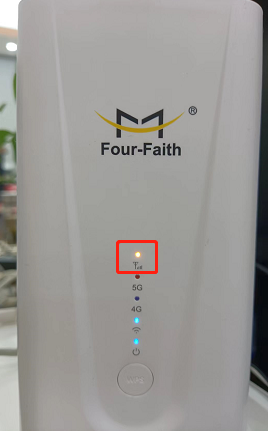

等待40秒左右，子节点状态栏WIFI图标有灰色Mesh字样，子节点设备信号灯黄色常亮表示子节点配置完成

第三步：建立连接

连接建立有三种方法。

方法1：网线直连

网线直连主控设备LAN口和子节点设备LAN口，子节点设备信号灯变为蓝色说明组网成功。

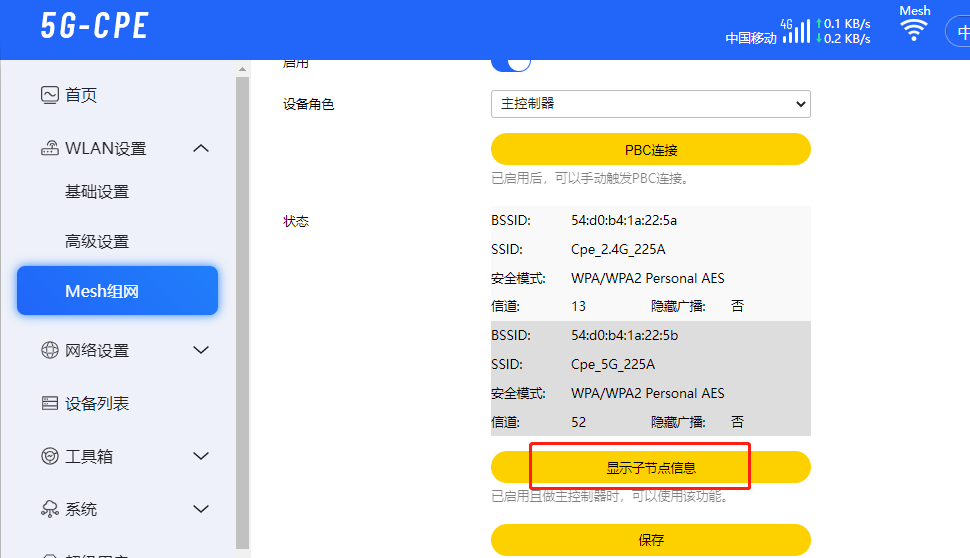

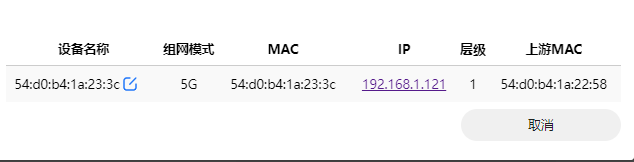

192.168.1.1登陆主控设备WEB页面，点击显示子节点信息，可显示子节点信息，点击IP地址可访问子节点设备WEB页面

子节点设备页面可以看到，状态部分显示主控设备信息，状态栏WIFI图标Mesh字样为白色

方法2：按WPS键

分别按下主控设备和子节点设备上的WPS按键，wifi信号灯闪烁，组网成功，wifi信号灯立即停止闪烁，蓝色常亮。组网成功子节点设备信号灯由黄色常亮变为蓝色常亮。

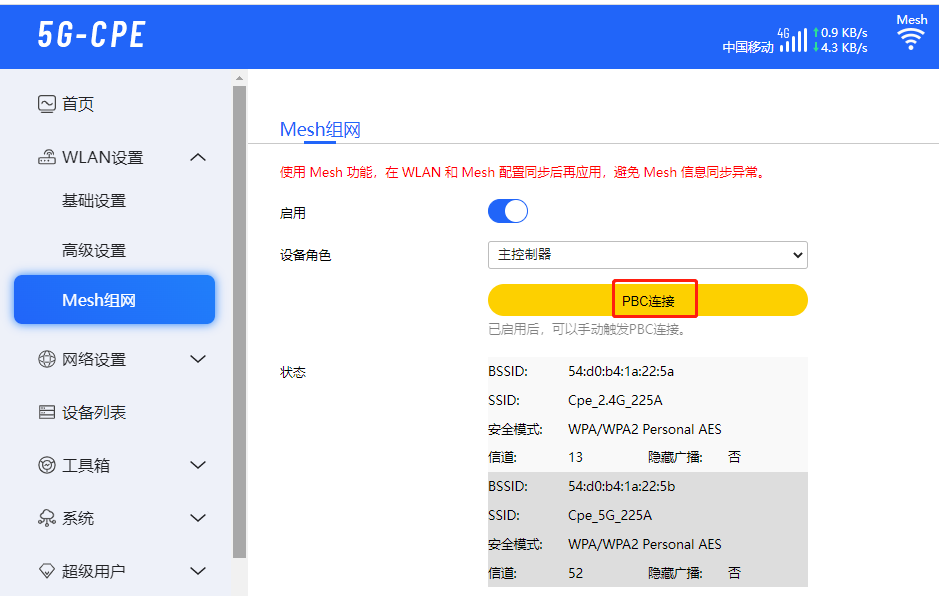

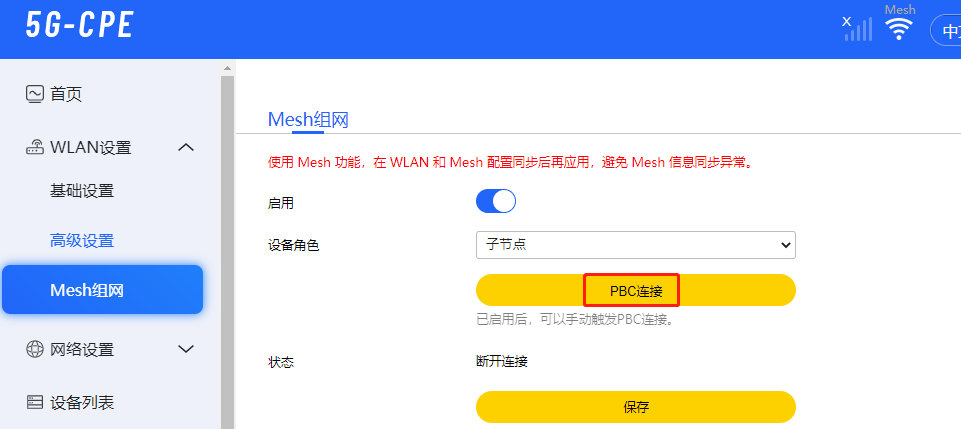

方法3：WEB页面上点击PBC连接

分别登陆主控和子节点web页面，点击PBC连接，组网成功会提示：Mesh连接成功。

组网成功后，将主控和子节点设备放置在合适的位置，客户端只能搜索到主控设备的WIFI热点。

注意：

1. 组网时请使用相同型号、版本的设备，避免驱动差异等导致组网失败
   1. 移动网络配置

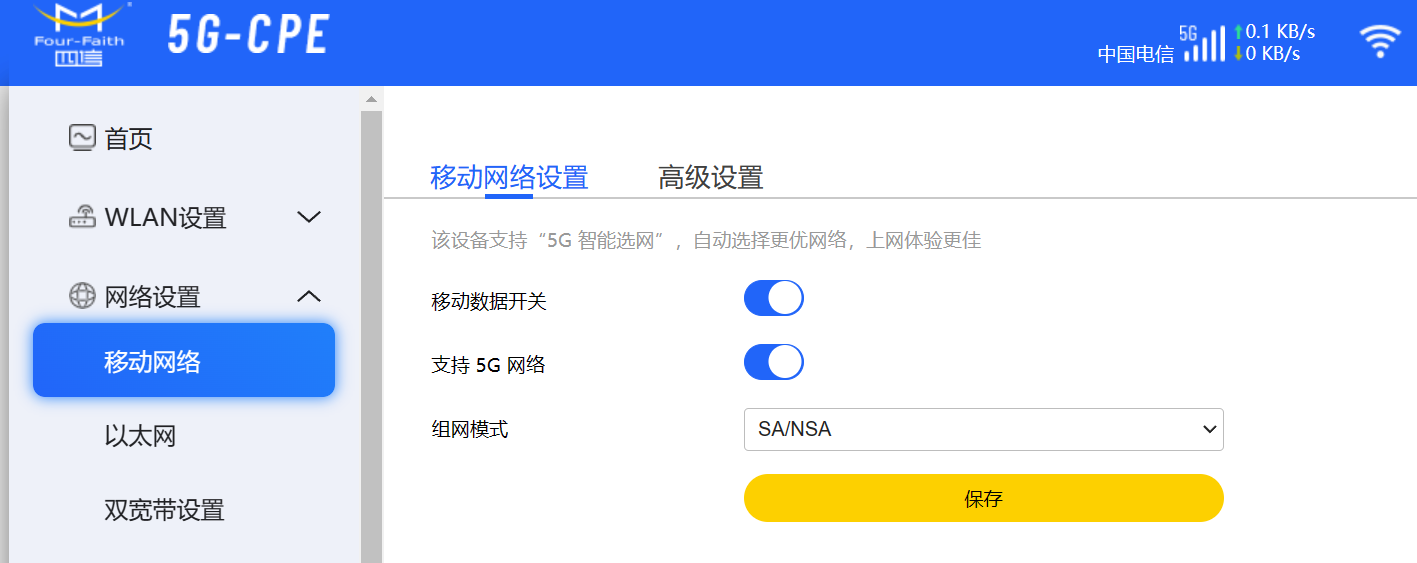

移动网络设置可开启关闭移动网络、5G网络、修改组网模式、设置网络模式、IP类型、锁BAND等。

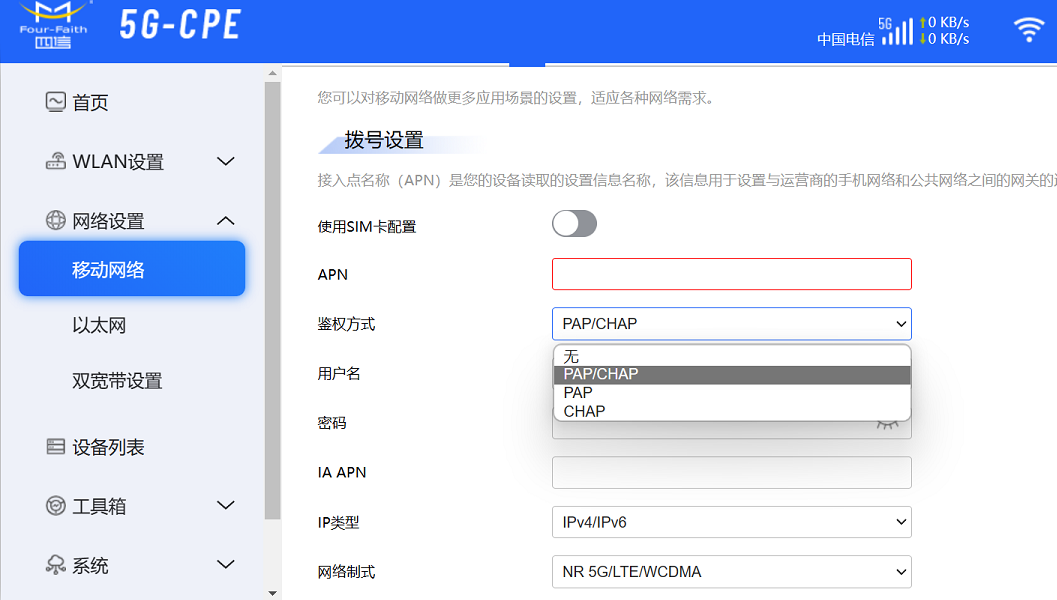

关闭使用SIM卡配置，可设置APN、鉴权方式、用户名、密码等。

• 1. 流量统计配置

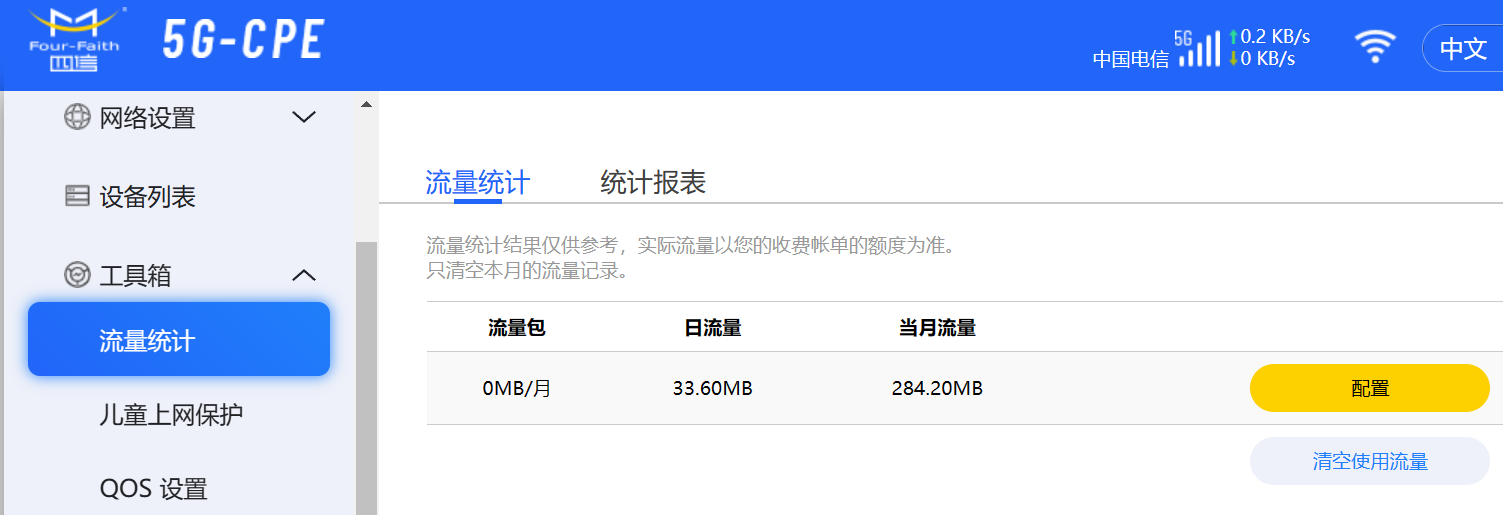

流量统计只针对移动网络进行统计，流量统计页面可显示当日和当月的总流量，进行流量包大小及流程超标操作的设置。

如需使用流量超标提醒或断开移动数据操作，需进行如下操作。

第一步：进行流量设置。

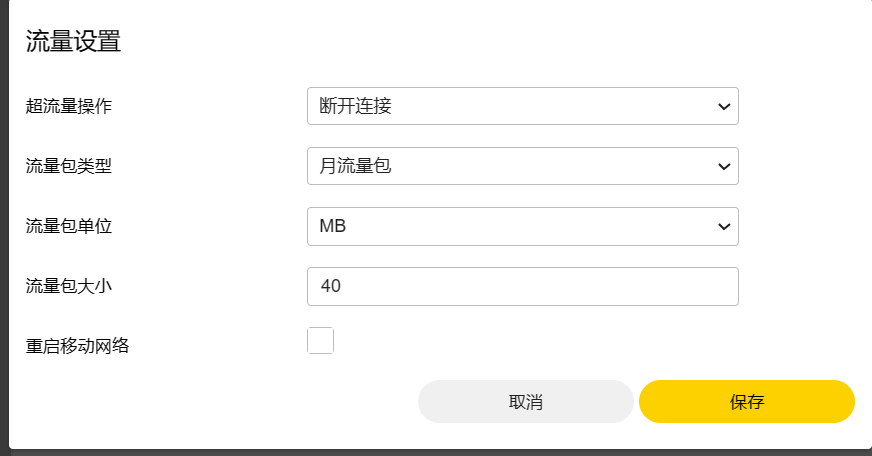

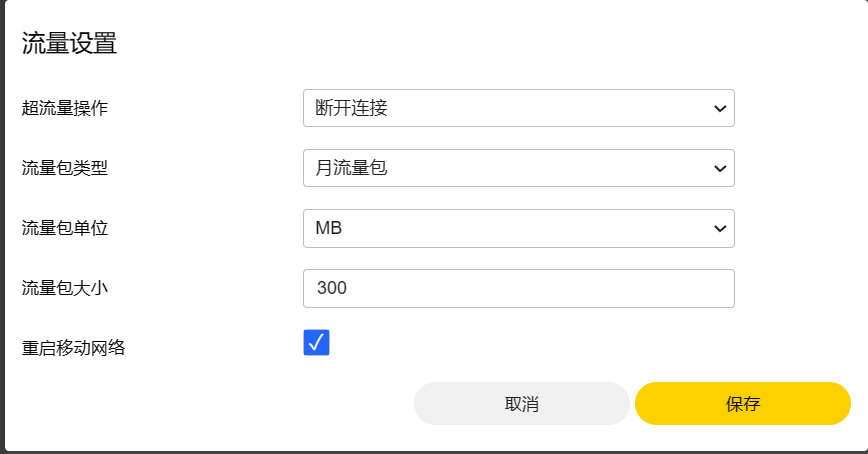

超流量操作：无，使用流量超过流量包设置大小时，状态栏有超流量图标提示，但移动网络不断开，仍可继续使用。断开连接，使用流量超过流量包设置大小时，状态栏有超流量图标提示，移动网络自动断开，不可使用。

流量包类型：选择使用日流量或月流量进行限制。

流量包大小：达到设置的大小时，执行对应的操作。设置为0时不限制。

重启移动网络：勾选时保存，移动网络会自动重拨。

第二步：流量超额后移动网络恢复

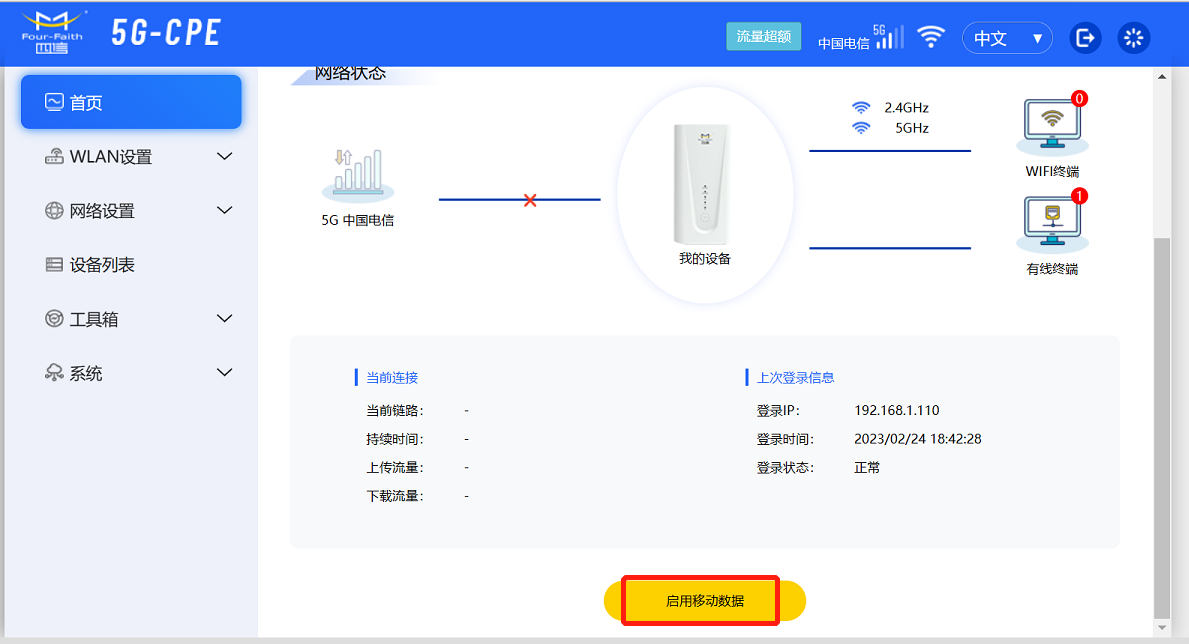

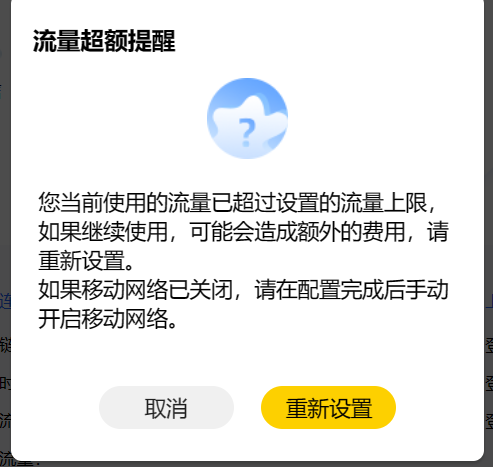

超流量断开后，需要手动启用移动数据。首页点击启用移动数据，显示流量超额提醒页面，点击重新设置，跳转到流量统计页面，重新配置流量包大小，勾选启动移动网络后保存（如不勾选，设置流量包大小后，需手动在首页点击启动移动数据），移动网络拨号连接可自动恢复。

• 1. QOS配置

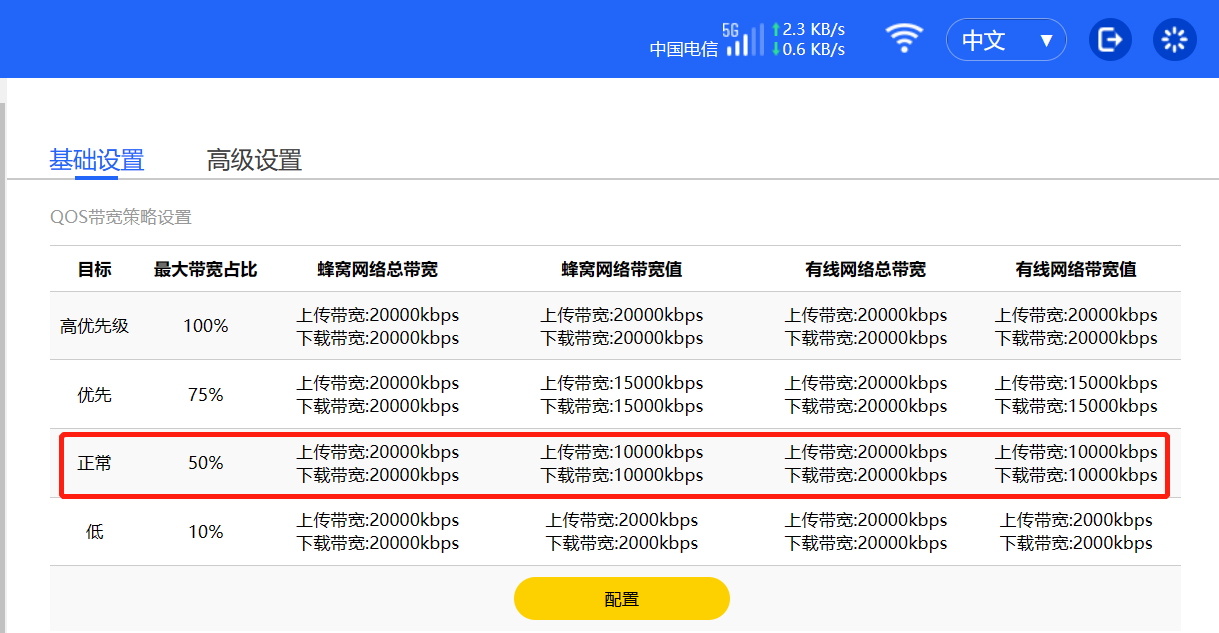

QOS功能可对移动网络和以太网带宽进行限制。启用带宽策略后，高级设置中未进行设置，接入的终端设备默认带宽限制策略为正常。
