    产品使用手册

    CJ/T 188协议

    2023-11-25 15:55:06

    CJ/T 188协议

    本文档讲解水表、燃气表、热量表等CJ/T188协议仪表采集示例：

    一、接线说明

    1、龙8网关和仪表，通过RS485线相连（或RS232）；

    2、电脑的网口通过网线接到网关的 LAN 口，电脑本地连接设置为自动获得IP地址；

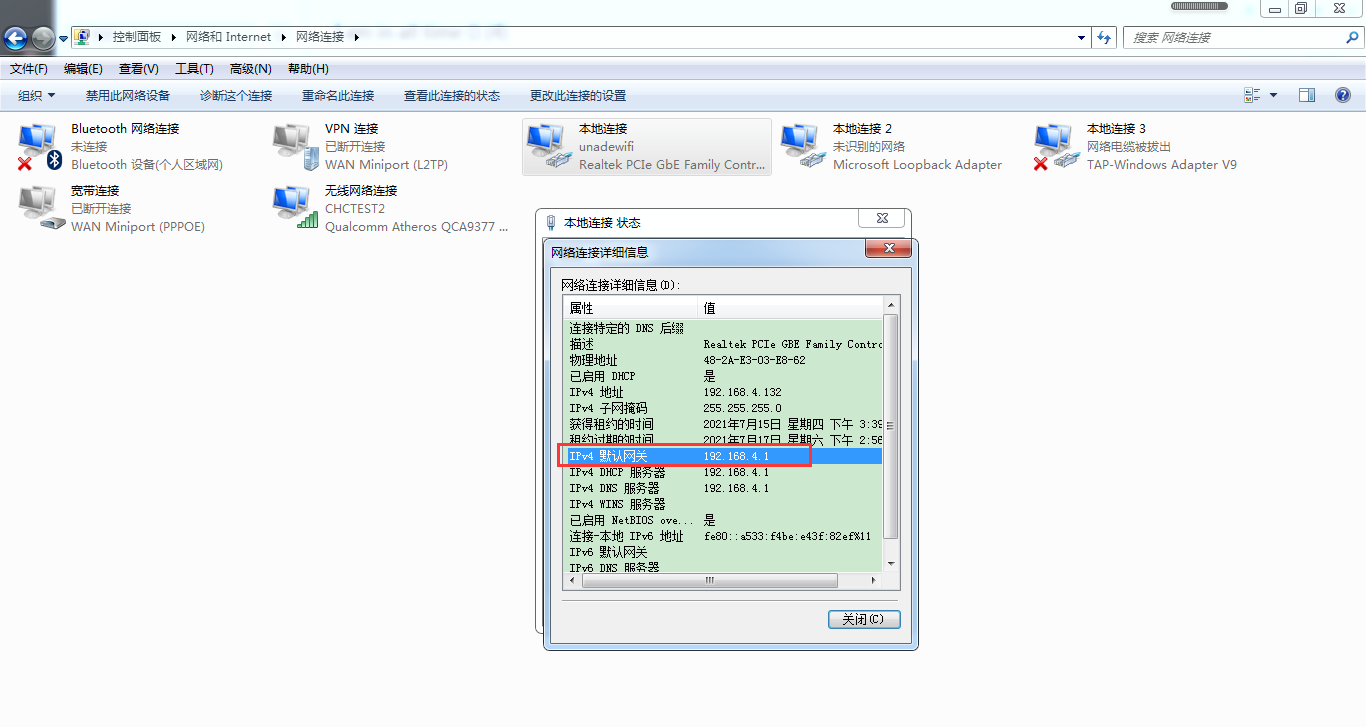

    3、双击电脑本地连接，详细信息，IPV4 默认网关即为龙8网关的 LAN IP，默认G100的

    LAN IP是192.168.4.1，其他型号的网关LAN IP是192.168.1.1。

    二、仪表参数确认

    1、从仪表厂家提供的文档确认串口参数、数据标识、仪表类型、表号等信息；

    我们以某个仪表厂家提供的文档为例，一般文档都会标注对应的参数信息：

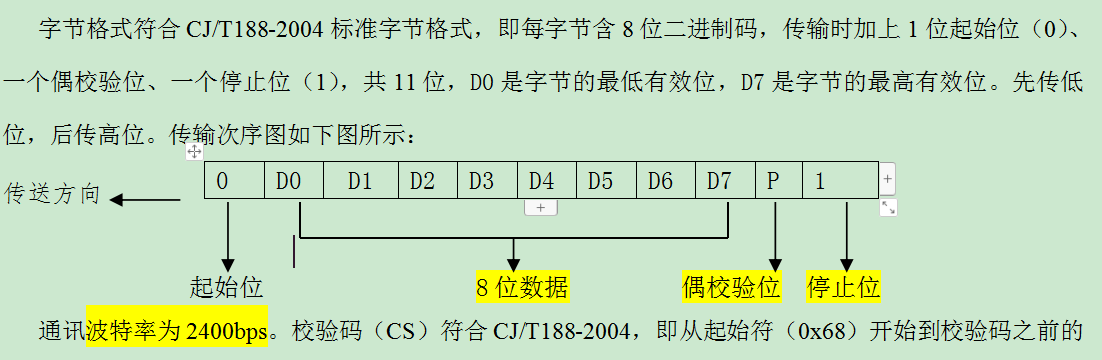

    串口参数如：2400 8 偶1

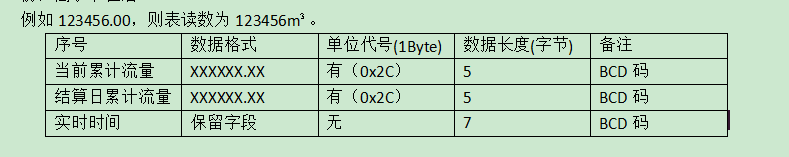

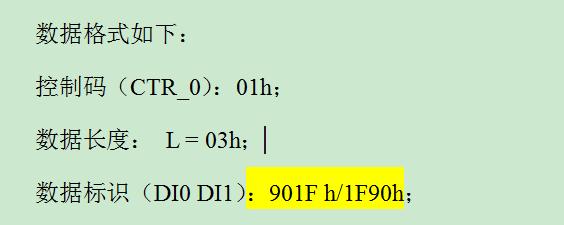

    数据标识：如下表示901F和1F90两种都支持；

    表类型：如下，根据你实际接什么表，配置对应参数；

    表号：一般仪表上就会有。

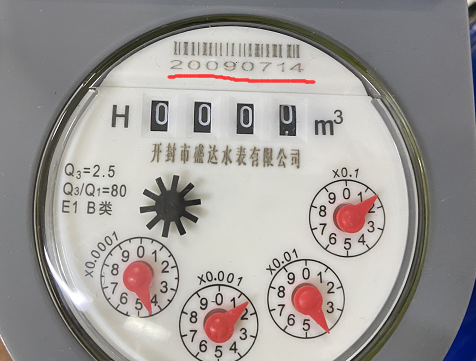

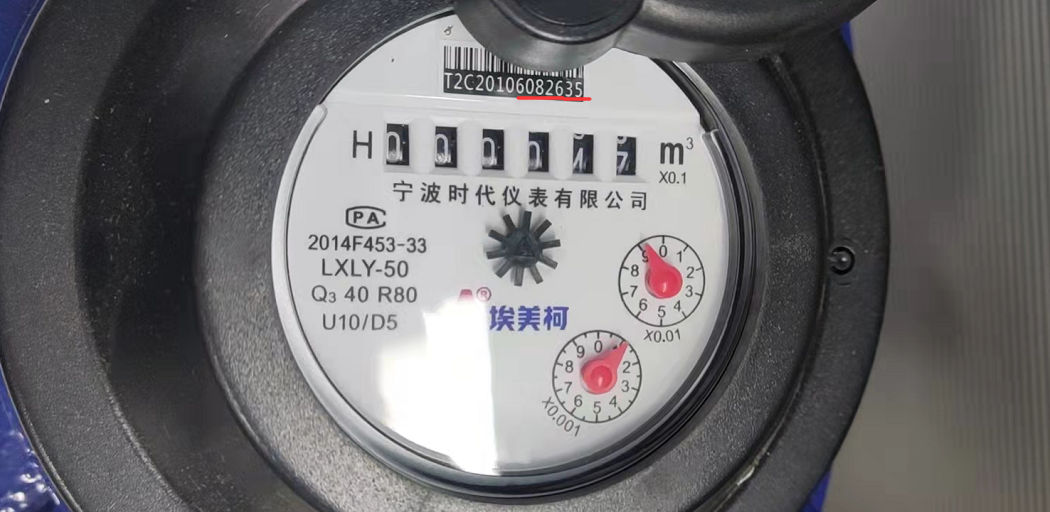

    注：但有时也得注意各个厂家的表号表示方法不太一样，如下埃美柯水表，它是6082635（前面会自动补0，表号14位）。但盛大水表，它是20090714（前面会自动补0，表号14位），配置时可不加0.不清楚时，需确认清楚。

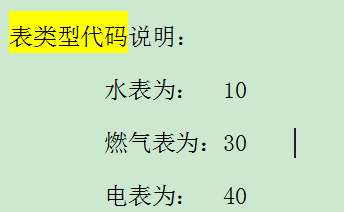

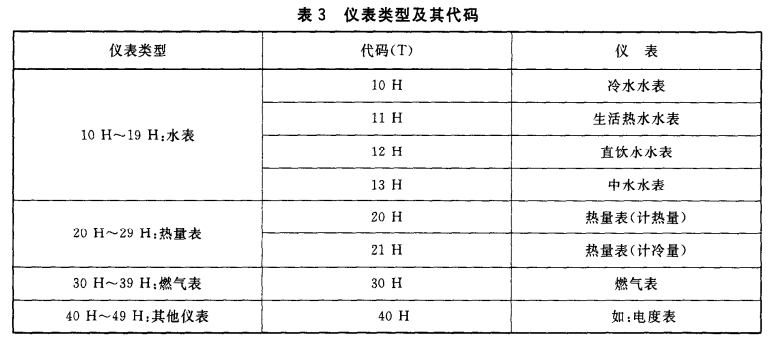

    以下是CJ/T 188协议文档的仪表类型说明：

    三、网关的设置

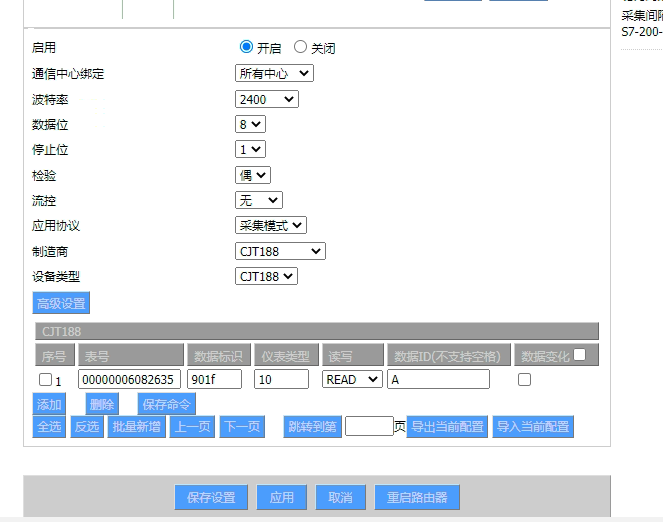

    1、浏览器输入龙8网关的 LAN IP 进配置页面，智能网关应用—设备信息表，应用配置 —启用，选择对应连接仪表的串口—开启，选择CJ/T188协议驱动，配置串口参数，保存设置；

    ed16a501fe20efb6e46a1c33435a1cf

    四、状态查询

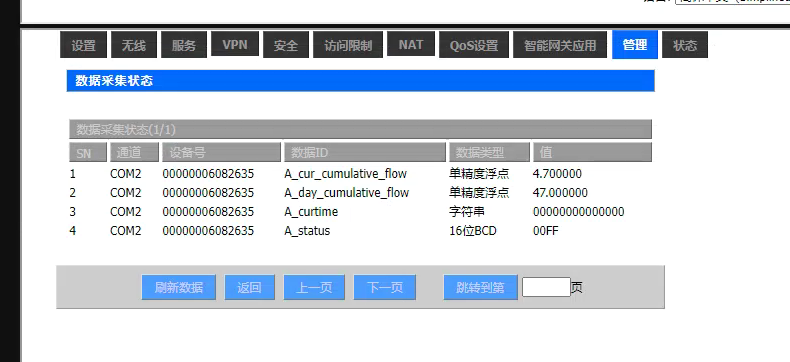

    点击状态—智能网关应用状态—数据采集状态，可以查看采集仪表数据状态。

    以下的水表测试时的数据，所以不同类型的仪表、不同的数据标识，采集到

    的数据和标识会不一样。

    bfcef131dff08cdc1ddf1bc3da51332

    Status是状态位；
