项  目

内   容

无线模块

工业级无线模块

标准及频段

5G NR: n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

LTE:B1/B2/B3/B4(66)/B5(18/19/26)/B7/B8/B12(17)/B13/B14/B20/B25/B26/B28/B29/B30/ B38/B39/B40/B41/B42/B43/ B46/ B48/B71

理论带宽

5G NR：下行速率 3.4Gbps，上行速率 350Mbps

LTE Cat20：下行速率 2.0Gbps，上行速率 150Mbps

HSPA+：下行速率 42Mpbs ，上行速率 5.76 Mbps

发射功率

<23dBm

接收灵敏度

<-97dBm

项  目

内   容

标准及频段

支持 IEEE802.11b/g/n，2.4G, 2*2 MIMO，支持 AP 模式，Station 模式（可选） 支持 IEEE802.11ac，5.8G, 2*2 MIMO，支持 AP 模式，Station 模式（可选）

理论带宽

IEEE802.11b/g：最高速率达 108Mbps

IEEE802.11n：最高速率达 300Mbps

IEEE802.11ac：最高速达 780Mbps

安全加密

支持 WEP、WPA、WPA2 等多种加密方式，可选 WPS 功能

发射功率

26dBm（11b），21.5dBm（11g），20dBm（11n），16dBm（11ac）

接收灵敏度

<-72dBm@54Mpbs

项  目

内   容

CPU

工业级 32 位通信处理器

FLASH

32MB

DDR3

512MB

TF

8GB/32GB，选配

项  目

内   容

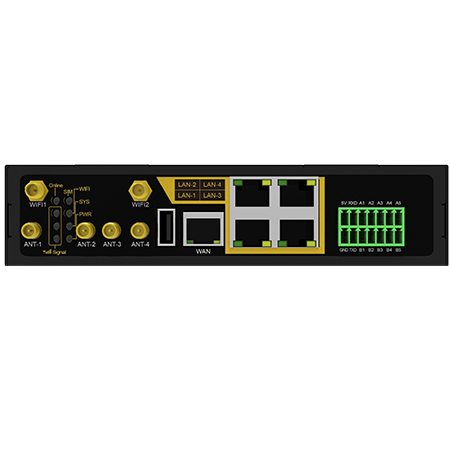

WAN 接口

1 个 10/ 100/ 1000M 以太网口（RJ45 插座），自适应 MDI/MDIX ，内置 1.5KV 电磁隔离保护

LAN 接口

4 个 10/ 100/ 1000M 以太网口（RJ45 插座），自适应 MDI/MDIX ，内置 1.5KV 电磁隔离保护

串口

1 个 RS232 串口，5 个 RS485 串口（一个和 RS232 接口共用），内置 15KV ESD 保护，串 口参数如下：

数据位：5 、6 、7 、8 位

停止位：1 、1.5(可选) 、2 位

校验：无校验、偶校验、奇校验、SPACE(可选)及 MARK 校验(可选)

串口速率：2400~ 115200bits/s

指示灯

具有"PWR", "SYS", "WIFI", "SIM", "Online","Signal Strength"等指示灯

I/O 接口

6 脚 3.5 毫米接线端子；

2 个输入、1 个输出、1 个继电器

输入高电平： 5 to 30 VDC

输入低电平： 0 to 3 VDC

负载电流 < 50mA @ 30VDC

继电器负载：1A 250VAC/30VDC

天线接口

蜂窝：4 个标准 SMA 阴头天线接口，特性阻抗 50 欧

WIFI：2 个标准 SMA 阳头天线接口，特性阻抗 50 欧

SIM/UIM 卡接口

标准的抽屉式用户卡接口，支持 1.8V/3V SIM/UIM 卡， 内置 15KV ESD 保护

电源接口

2 芯端子电源插座， 内置电源反相保护

TF 卡接口

标准弹式 TF 卡接口，支持各种 TF 卡

Reset 复位按钮

通过此按钮，可将参数配置恢复为出厂值

项  目

内   容

标准电源

DC 12V/1.5A

供电范围

~

DC 9 36V

工作电流

<1.2A (12V)

待机电流

<800mA (12V)

项  目

内   容

外壳

金属外壳，保护等级 IP30

外形尺寸

172x122x38 mm (不包括天线和安装件)

重量

700g

项  目

内   容

工作温度

-35~+75ºC（-31~+167℉)

储存温度

-40~+85ºC（-40~+185℉)

相对湿度

95%(无凝结)

产品型号

描述

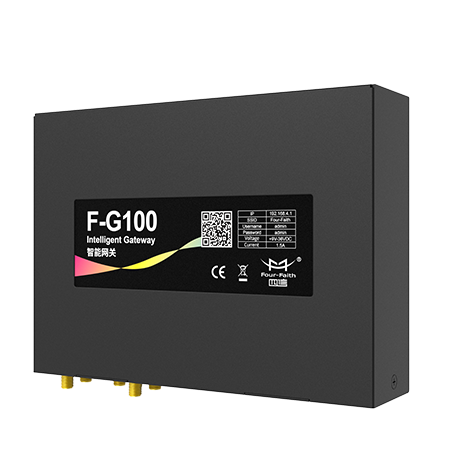

F-G100-NR

Cellular (5G-NR), WIFI, SIM*1, I/O(2*DI, 1*DO, 1*Relay.)
